在工業自動化領域，Modbus通信協議已成為一種廣泛應用的標準。它以其簡單、可靠和高效的特性，為各種設備與系統之間的通信提供了強大的支持。其中，ASCII模式和RTU模式是Modbus協議中最常用的兩種傳輸模式。

Modbus通信協議概述

Modbus協議是一種串行通信協議，用于連接工業電子設備。它定義了設備之間如何傳輸信息，包括數據的格式、傳輸速度、錯誤檢測等。Modbus協議廣泛應用于各種工業自動化系統，如PLC、傳感器、執行器等。

Modbus協議的基本結構包括主站和從站。主站發起通信請求，從站響應請求并返回?cái)?shù)據。通信過程中，數據以幀的形式傳輸，每幀數據包含地址、功能碼、數據域等信息。

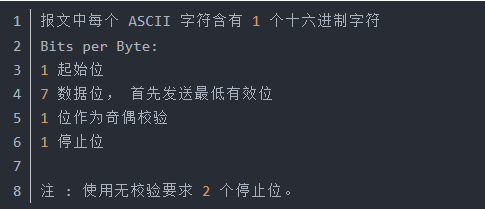

ASCII模式

（圖源網絡）

ASCII模式是一種基于文本的通信模式，使用ASCII字符表示數據。它使用標準的串行通信接口，如RS-232或RS-485。

ASCII模式特點與優勢

易于閱讀和調試：ASCII模式使用文本格式，便于人類閱讀和理解。

較好的兼容性：由于使用標準字符集，ASCII模式具有較好的兼容性。

ASCII模式數據幀格式

起始符：ASCII模式以冒號（:）作為起始符。

地址域：指定從站的地址。

功能碼：表示請求或響應的類型。

數據域：包含實際的數據信息。

校驗和：用于驗證數據的完整性。

結束符：ASCII模式以換行符和回車符（ ）作為結束符。

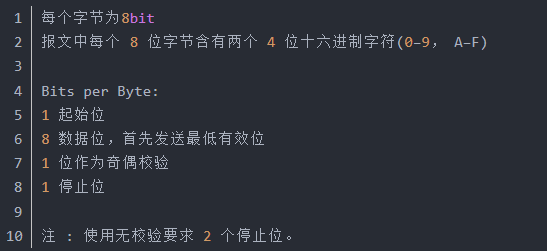

RTU模式

（圖源網絡）

RTU模式是一種基于二進制數據的通信模式，使用串行通信接口傳輸數據。

RTU模式特點與優勢

高效的數據傳輸：RTU模式使用二進制數據，傳輸速度較快。

較強的抗干擾能力：RTU模式采用差分信號傳輸，具有較強的抗干擾能力。

RTU模式數據幀格式

地址域：指定從站的地址。

功能碼：表示請求或響應的類型。

數據域：包含實際的數據信息。

CRC校驗：使用循環冗余校驗（CRC）驗證數據的完整性。

ASCII模式與RTU模式的比較

性能比較

ASCII模式由于使用文本格式，傳輸速度相對較慢；而RTU模式使用二進制數據，傳輸速度較快。

可靠性比較

ASCII模式采用校驗和進行錯誤檢測，對于簡單的通信環境較為可靠；而RTU模式采用CRC校驗，具有更強的錯誤檢測能力，適用于復雜的通信環境。

適用場景比較

ASCII模式適用于需要人類參與、調試或監控的通信場景，如使用串口調試工具進行通信測試；而RTU模式適用于需要高速、可靠數據傳輸?shù)墓I(yè)自動化場景。

ASCII 和 RTU 通信協議之間是否可以自動轉換？

RTU和ASCII是兩種不同的通信協議，它們的數據格式和傳輸方式各不相同，所以無法直接互相轉換。如果想要在這兩種協議之間進行轉換，就需要借助專門的轉換設備或軟件，比如Modbus網關設備或軟件等。

一般來說，每個站點設備通常只支持一種通信協議，主站必須根據站點設備支持的具體協議進行設置。如果主站需要與多個站點設備通信，而這些設備使用不同的通信協議，就需要借助轉換設備或軟件來實現協議轉換，以保證主站和站點設備之間通信的正常進行。

在執行協議轉換時，必須確保數據的準確性和完整性，因?yàn)閿?shù)據不準確或遺失會有嚴重的后果。因此，在選擇轉換設備或軟件時，應該選用可靠的產品，并進行嚴謹?shù)臏y(cè)試和驗證。
