集中式DTU通信解決方案-智能配網
背景
智能配網是智能電網的關鍵環節之一。通常10kV及以下的電力網絡屬于配電網絡(部分區域有20kV),配電網是整個電力系統與分散的用戶直接相連的部分。智能配網系統是利用現代電子技術、通訊技術、計算機及網絡技術,將配電網在線數據和離線數據、配電網數據和用戶數據、電網結構和地理圖形進行信息集成,實現配電系統正常運行及事故情況下的監測、保護、控制、用電和配電管理的智能化。
系統組成
智能配網系統配用電自動化系統由主站、通信系統、自動化監控終端設備三大部分構成,形成一個完整的信息傳輸與處理系統,實現對配電網運行的遠程管理。對于智能配網系統來說,三大部分中通信系統是實現數據傳輸?shù)年P(guān)鍵和核心,通信系統將主站的控制命令準確地傳送到眾多的遠方終端,且將遠方設備運行狀況的數據信息收集到控制中心。智能配網通信系統可由多種通信方式組成,主要采用光纖和4G/5G通信方式。
自動化監控終端設備包括饋線終端設備(FTU)、配變終端設備(TTU)、開閉所終端設備(DTU)等。
系統原理

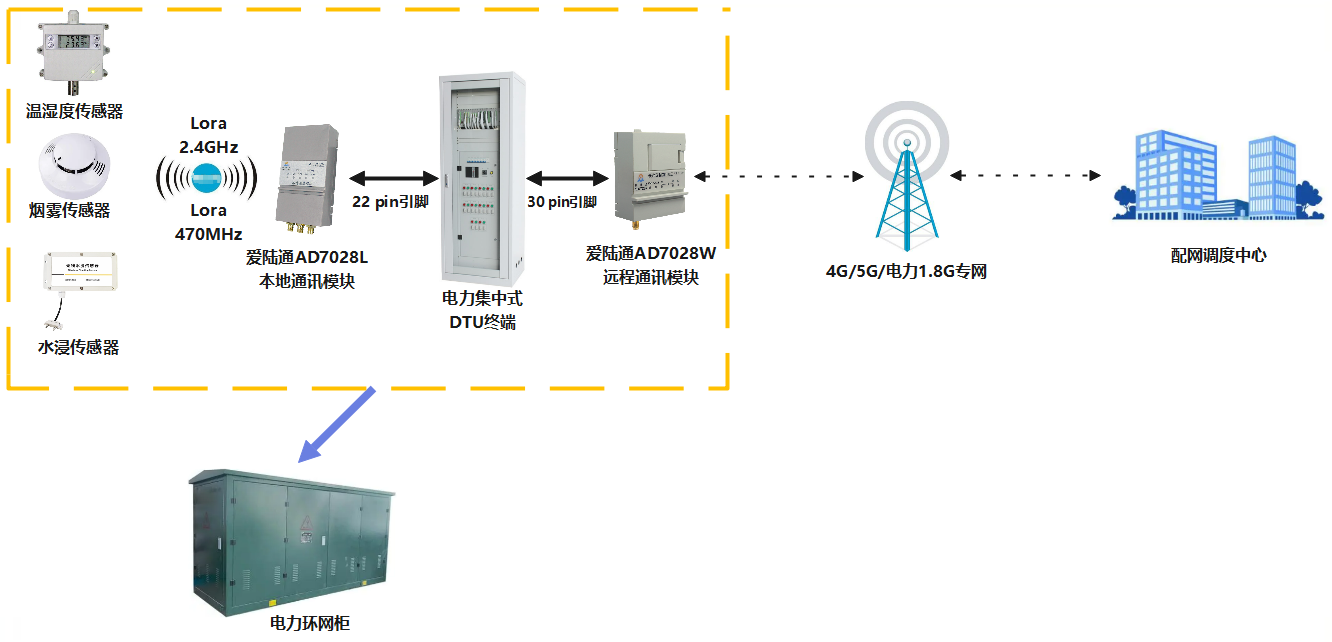

集中式DTU采集配網饋線各種數據信息,結合本地通訊模塊利用Lora無線方式采集各種環境監測等傳感器數據。
在DTU通訊管理機上把各種數據統一進行協議轉換,轉成標準的DLT634.5104/DLT634.5101規約,通過遠程通訊模塊利用4G/5G/電力1.8G專網對配網調度中心的主站進行數據上送。
同時,配網調度中心通過遠程通訊模塊的網絡通道,可實時下發控制命令,實現對現場自動化監控終端設備的實時控制。
系統組成描述
配網調度中心主站:利用現代電子技術、通訊技術、計算機及網絡技術,將配電網在線數據和離線數據、配電網數據和用戶數據、電網結構和地理圖形進行信息集成,實現配電系統正常運行及事故情況下的監測、保護、控制、用電和配電管理的智能化。
自動化監控終端設備:利用先進的傳感測量技術 ,如光學或電子互感器、架空線路與電纜溫度測量、電力設備狀態在線監測、電能質量測量等技術,采集配網饋線各個節點的狀態信息并上報主站

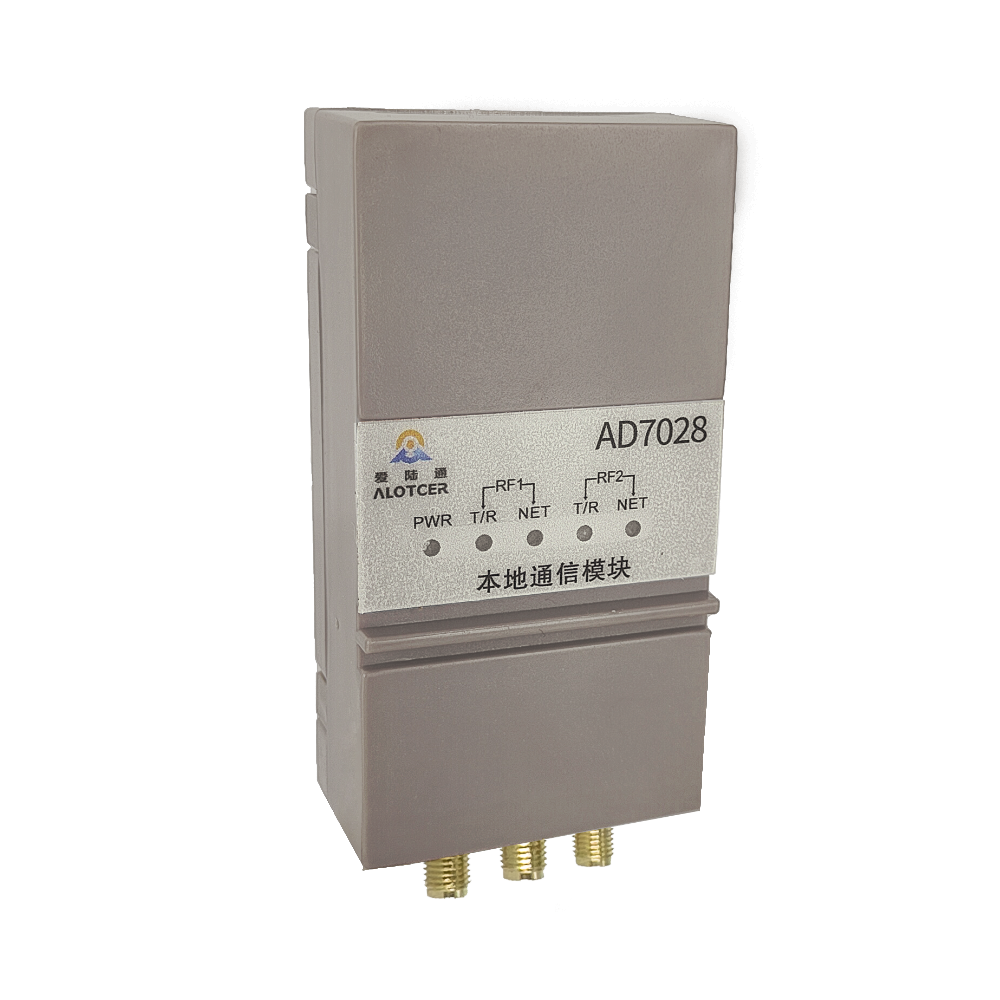

AD7028L是本地通信模塊,利用 LoRa 2.4G 和470MHz為用戶提供無線短距離小數據傳輸功能。產品采用高性能的工業級32 位通信處理器和高性能工業級無線通信模塊,以嵌入式實時操作系統為軟件支撐平臺,根據《12千伏一二次融合環網柜(箱)及配電自動化終端(DTU)標準化設計方案(2021版)》規范設計研發的一款新型本地通信模塊。該通信模塊支持《輸變電設備物聯網節點設備無線組網協議》及《輸變電設備物聯網微功率無線網通信協議》,支持LoRa 2.4G和470MHz 無線通信功能。該產品已廣泛應用于智能配電、智能電表、智能調度、智能變電站、智通城市電網、智能發電系統和新型儲能系統等智能電網領域。
產品優勢
采用完備的防掉線機制,保證數據終端永遠在線
寬溫設計(-35~+75℃正常工作)
WDT看門狗設計,保證系統穩定
電源接口內置反相保護和過流、過壓保護、防雷保護
提供標準 3.3V TTL串口、以太網接口,可直接連接串口設備、以太網設備
智能型數據終端,上電即可進入數據傳輸狀態
符合國網標準,即插即用
支持LoRa 2.4G和470MHz無線接入
滿足《輸變電設備物聯網節點設備無線組網協議》及《輸變電設備物聯網微功率無線網通信協議》
支持本地日志存儲
支持WEB網頁、串口對設備進行參數配置和操作

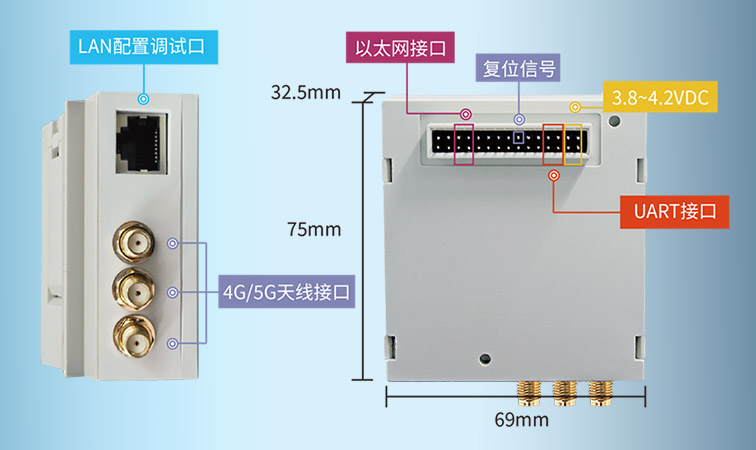

基于5G/4G/3G/2G等技術開發的物聯網無線數據傳輸終端。產品采用高性能的工業級32位通信處理器和工業級無線模塊,以嵌入式實時操作系統為軟件支撐平臺,根據《12千伏一二次融合環網柜(箱)及配電自動化終端(DTU)標準化設計方案(2021版)》規范設計研發的一款新型通信模塊。該通信模塊符合新國網Ⅰ型集中器標準,支持移動、聯通及電信運營商5G/4G/3G/2G網絡,可以和國網智能電表配合實現抄送、存儲數據、遠程控制等功能。該產品已廣泛應用于智能配電、智能電表、智能調度、智能變電站、智通城市電網、智能發電系統和新型儲能系統等智能電網領域。
產品優勢
寬溫設計(-35~+75℃正常工作)
WDT看門狗設計,保證系統穩定
電源接口內置反相保護和過流、過壓保護
支持TCP Server 功能,可同時支持5個TCP 連接
支持ModBus RTU/TCP 協議轉換
支持本地和遠程在線升級,導入導出配置文件
支持電力101、104以及兩者協議互轉
內嵌標準TCP/UDP 協議,支持透明數據傳輸
支持本地日志存儲
支持阿里云運維、阿里IOT、MQTT、移動ONENET平臺等云系統
支持WEB網頁、串口對設備進行參數配置和操作
