1網2串工業路由器/網關-AD7028V(T/Z)

AD7028V(T/Z)——基于5G/4G/3G/2G等技術開發的物聯網無線數據傳輸終端。產品采用高性能的工業級32位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺，同時支持2路RS232（或1路RS232和1路RS485）接口和1路以太網LAN/WAN，能直接與串口和網口設備通信，實現工業數據傳輸。

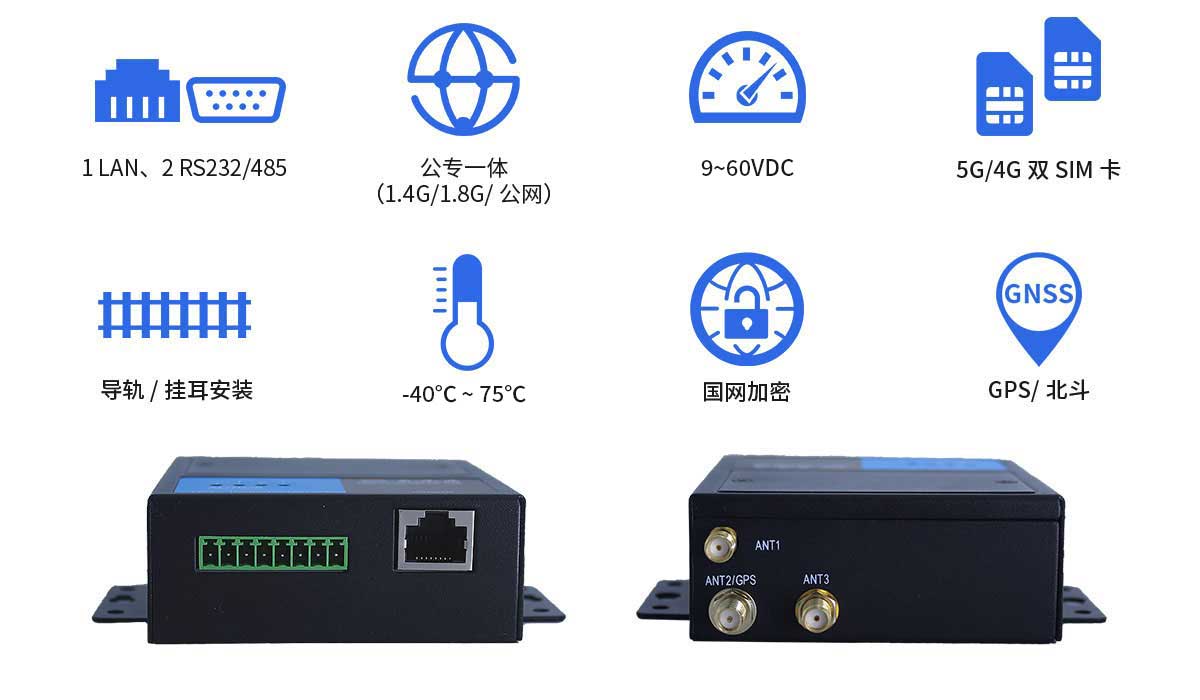

雙模5G5G全網通、SA/NSA雙模、兼容4G/3G/2G

豐富接口1路LAN/WAN、2路RS232/1路232+1路485

硬件加密電力101/104規約、電力終端配置交互協議

雙卡雙待可選雙卡、GPS/北斗/脈沖、電力加密/公專/esim

MQTTMQTT、Modbus TCP、OPC UA、Ntirp、DTU功能

VPN組網IPSEC、L2TP、PPTP、openVPN、GRE、DMVPN等

二次開發Linux系統、支持python二次開發

寬壓電流DC 9~60V、通信電流140mA/在線不通信120mA(12V)

耐高溫工作溫度-35~+75oC、產品尺寸110x85x32mm

免費樣機申請

應用場景：電力DTU/箱式FTU外網通信 | 車載5G通信 | 小體積5G網關應用


支持單網口，雙串口、雙卡雙待、GPS/北斗定位和通信、Lora等

支持電力101、104、南網/國網硬件加密、電力1.4/1.8GHz專網


支持IPSEC、L2TP、PPTP、openVPN、GRE、GRETAP、DMVPN等多種VPN協議

可選配定制VLAN、RIP、OSPF、BGP等網絡路由協議


支持標準Modbus TCP、OPC UA/MQTT、阿里/華為/移動/電信等主流物聯網IOT平臺

支持Ntirp、VRRP、流量統計、黑白名單、數據流過濾、DTU等實用功能


支持原始配置參數自定義，包括設備名稱、型號，恢復出廠后不丟失


支持愛陸通遠程運維云，能直接網絡穿透遠程訪問客戶自己的網口或串口終端設備


支持愛陸通設備管理平臺，可遠程對設備進行查看、配置、升級等運維工作，10K+容量


電力級高規格軟硬件方案，獨立強大的MCU處理器，多級別看門狗防護，永不宕機


產品獲得中國電科院型式測試認證、中國電科院安全加密認證、中國3C等權威機構認證


滿足9~60VDC寬壓，-40~+75oC抗寒耐高溫、防干擾，24小時全天候運行




產品屬性

產品特點

工業化設計

采用高性能工業級無線模塊

采用高性能工業級32位通信處理器

寬溫設計（-35～+75℃正常工作）

寬電源輸入（DC 9~60V）

高可靠性設計

WDT看門狗設計，保證系統穩定

采用完備的防掉線機制，保證數據終端永遠在線

以太網接口內置1.5KV電磁隔離保護

RS232/RS485接口內置15KV ESD保護

SIM/UIM卡接口內置15KV ESD保護

電源接口內置反相保護和過流、過壓保護

10MB超大串口數據緩存，保證數據安全不丟失

天線接口防雷保護（可選）

標準易用

采用工業端子接口，特別適合于工業現場應用

提供標準RS232（可選RS485）和以太網接口，可直接連接串口設備和以太網設備

方便的系統配置和維護接口（可選串口配置或網頁配置）

智能型數據終端，上電即可進入數據傳輸狀態

使用方便，靈活，多種工作模式選擇

支持網口升級、遠程維護，設備日志導出

強大安全

支持TCP Server 功能，可同時支持5個TCP 連接

支持ModBus RTU/TCP 協議轉換

支持雙數據中心備份傳輸及多數據中心同步傳輸（5個數據中心）

支持多中心，1-5 個中心

支持本地和遠程在線升級，導入導出配置文件

支持電力101、104以及兩者協議互轉

內嵌標準TCP/UDP 協議，支持透明數據傳輸

支持登錄安全認證

支持雙數據中心備份傳輸及多數據中心同步傳輸

多指示燈，可指示多種系統狀態

支持本地日志存儲

支持VPN（PPTP，L2TP，IPSEC 和 GRE））

支持雙SIM卡（可選）

支持國網硬件加密（可選）

支持GPS/北斗雙模定位（可選）

支持GPS/BD秒脈沖輸出（可選）

支持電力1.8G專網，支持公專一體（可選）

產品規格

CPU系統
CPU	工業級32位通信處理器
FLASH	16MB（可擴展至64MB）
SDRAM	128MB
接口參數
串口	2個RS232串口（或1個RS232和 1個RS485），內置15KV ESD保護，串口參數如下：串口形式：8PIN工業端子，3.81mm間距串口類型：串口1，RS232/RS485(可選)；串口2，RS232。數據位：5、6、7、8位停止位：1、1.5(可選)、2位校驗：無校驗、偶校驗、奇校驗串口速率：2400~115200bps，默認115200bps 超大緩存：支持10MB串口緩存
LAN接口	1個10/100M以太網口，自適應MDI/MDIX，內置1.5KV電磁隔離保護
天線接口	標準SMA陰頭天線接口，特性阻抗50歐
SIM/UIM卡接口	標準翻蓋式卡座接口，支持1.8/3V SIM/UIM 卡，內置15KV ESD保護
電源接口	工業端子，3.81mm間距
復位按鈕	在設備內部。長按此按鈕8S，可將設備的配置參數恢復為出廠默認值

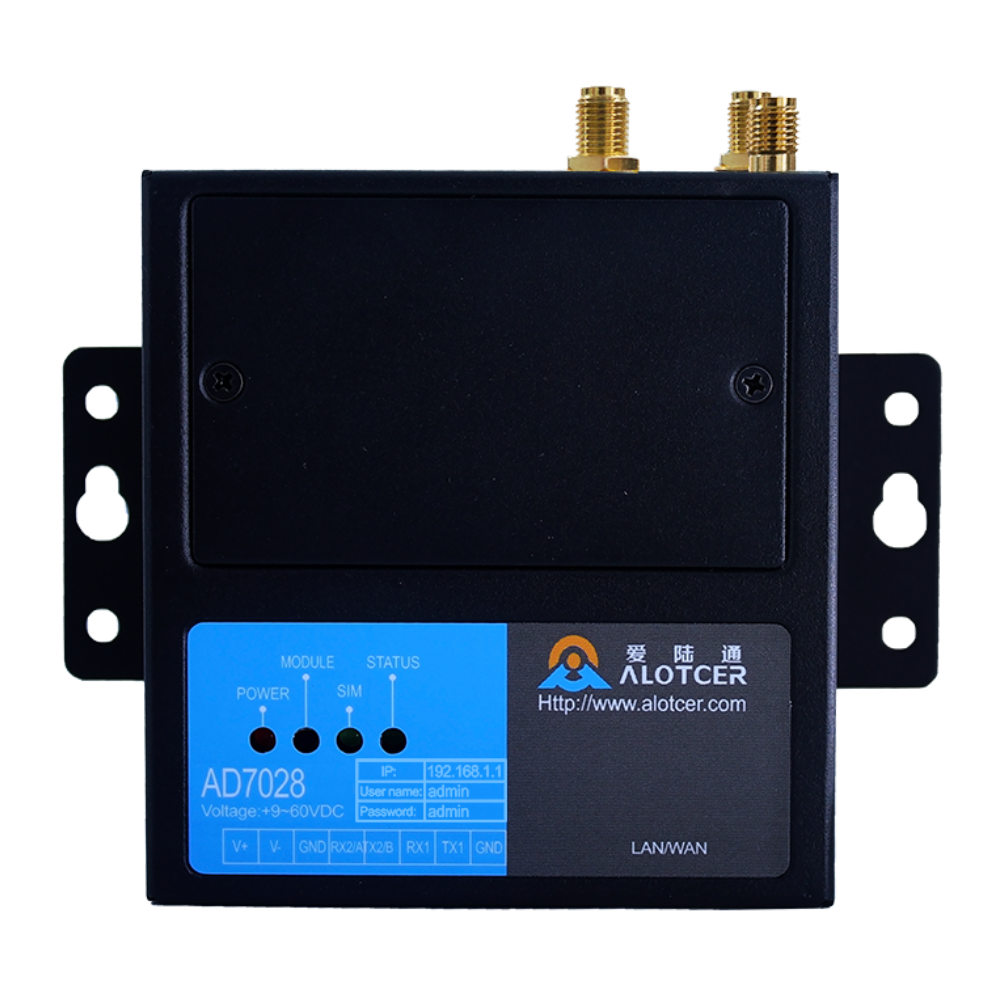

指示燈	具有POWER、MODULE、SIM、STATUS指示燈
網絡參數
無線網絡	GSM/GPRS/EDGE：850/900/1800/1900MHz CDMA：800/1900MHz WCDMA/HSUPA/HSPA+：850/900/1900/2100MHz CDMA2000 1x/ EVDO Rev. A：800/1900MHz TD-SCDMA：1880-1920/2010-2025MHz(A/F) TDD-LTE：Band 38/39/40/41和Band 61/61（專網） FDD-LTE：Band1/2/3/4/5/7/8/12/13/17/18/19/20/21 /25/26/28/66
PPP協議	支持點對點拔號協議
PPP層心跳	維護與運營商的網絡鏈接，防止被強制休眠，保證拔號鏈接的穩定性
網絡認證	支持CHAP/PAP認證
TCP層心跳	在TCP層實現對應用服務器的連接偵測
供電參數
供電范圍	DC 9~60V，推薦12VDC或24VDC
待機電流（5G）	<100mA (@12VDC)
通信電流	<350mA (@12VDC)
機械參數
設備外殼	鐵殼

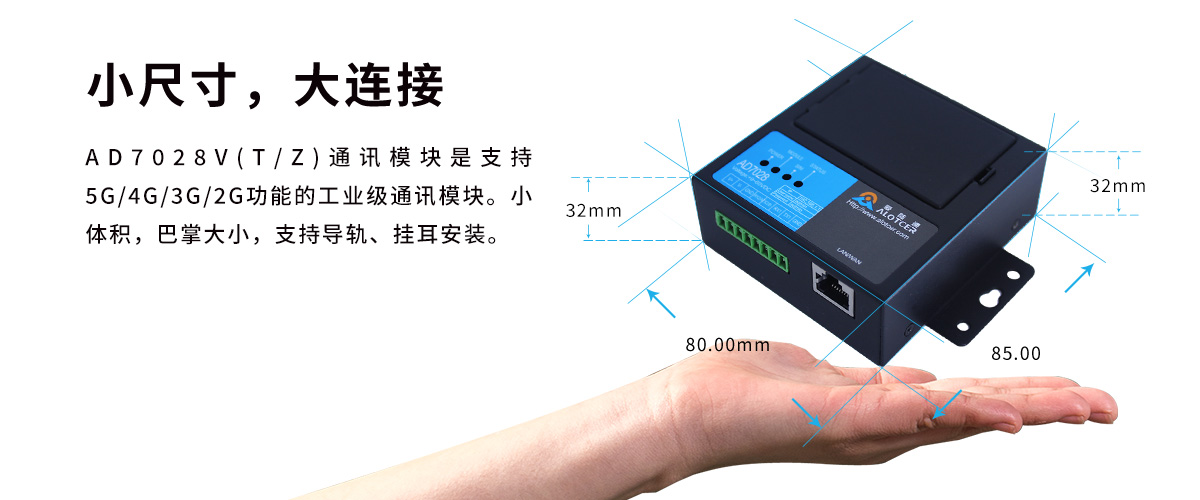

外形尺寸	110x85x32mm（不包含配件）
重量	330g（不包含配件）
安裝方式	掛耳式或DIN 35mm導軌式（選配）
環境參數
工作溫度	-35~+75oC（-31~+167℉）
儲存溫度	-40~+85oC（-40~+185℉）
相對濕度	95%(無凝結)

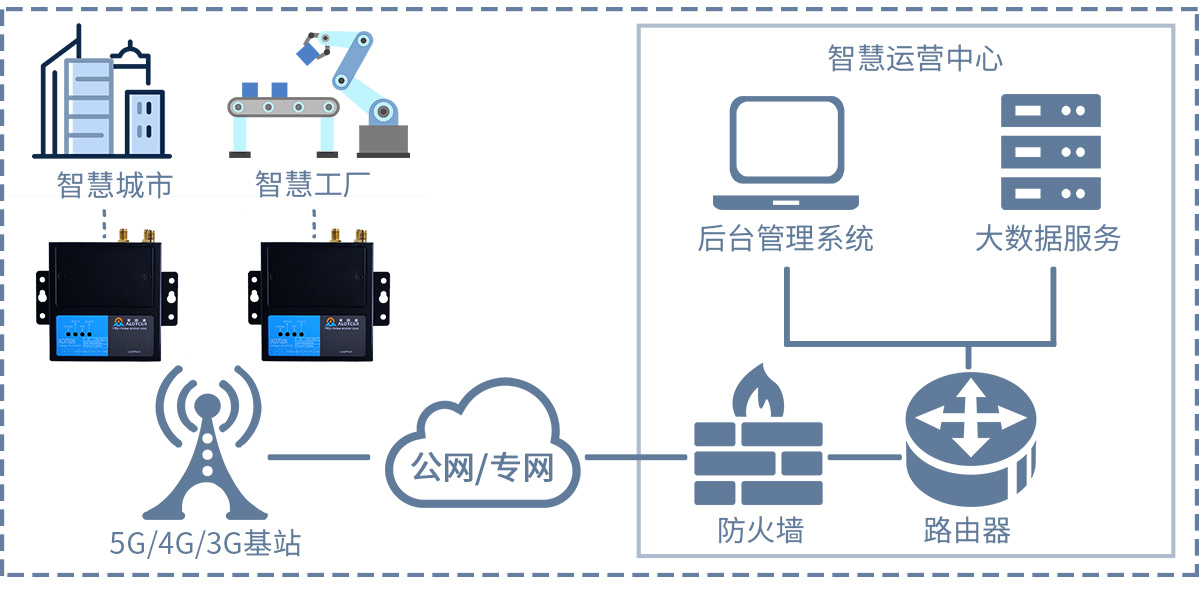

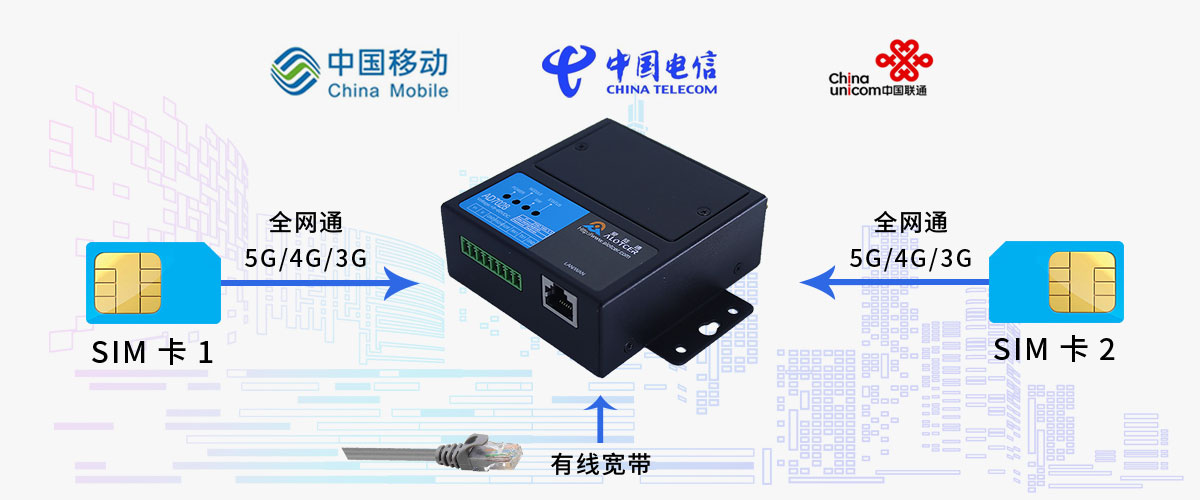

組網方案

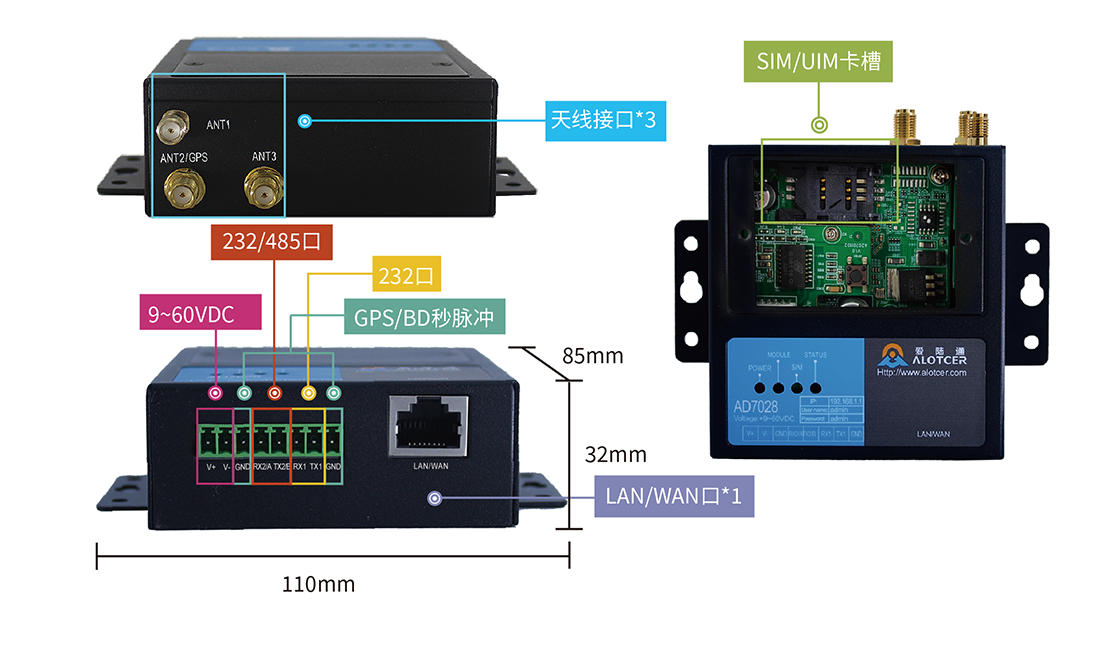

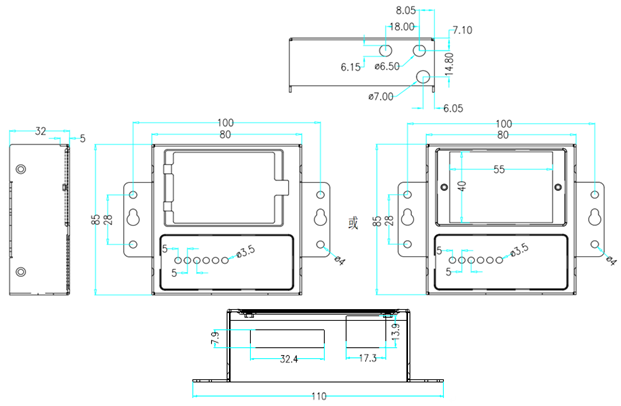

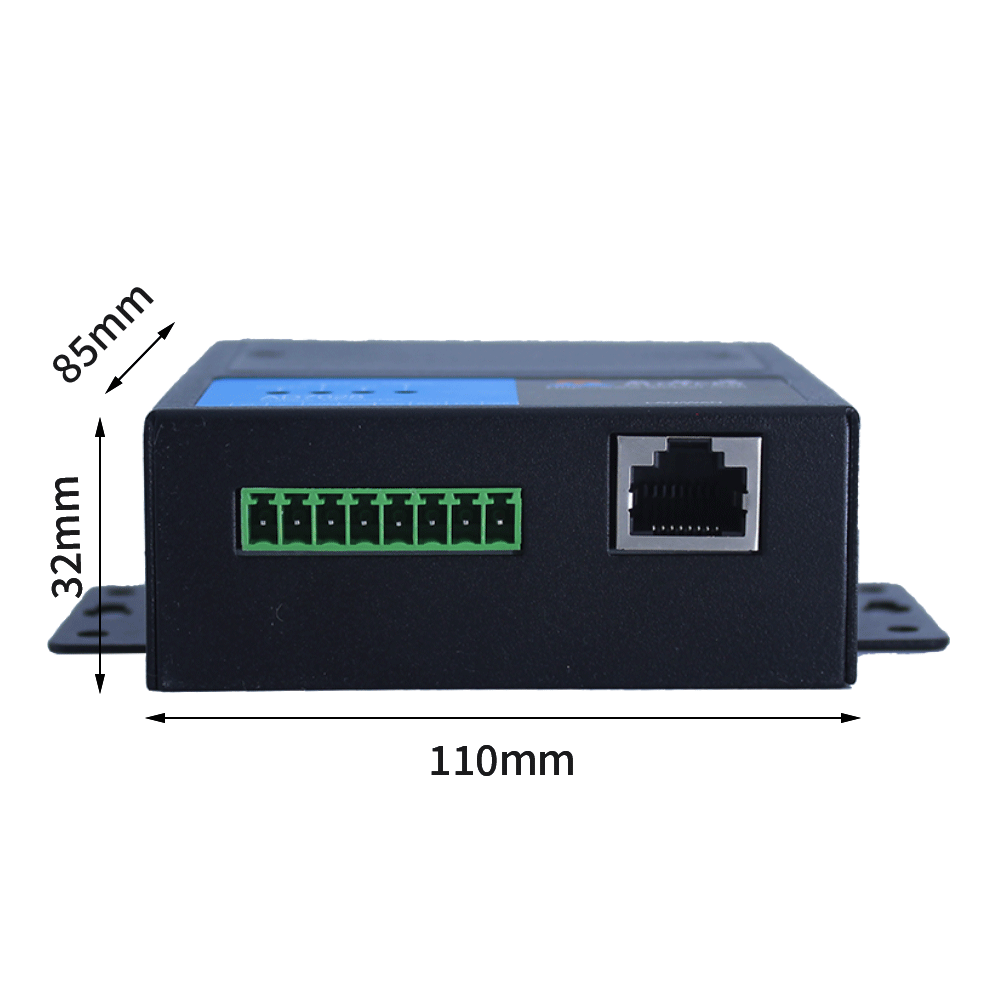

產品尺寸
