低功耗DB9+端子排工業DTU-AD7028K/P

AD7028K&P——基于4G/3G/2G等技術開發的物聯網無線數據傳輸終端。支持水利部水文、水資源、四川水文規約、環保212、電力101/104等。產品采用高性能的工業級32位通信處理器和工業級無線模塊，以嵌入式實時操作系統為軟件支撐平臺，同時支持2路RS232（或1路RS232和1路RS485）接口，能直接與串口設備通信，實現工業數據傳輸。

全網通4G/3G/2G全網通、Cat1、NB

2串端子排2路RS232/TTL、1路RS485、5中心連接

MQTTTCP/UDP/modbus/MQTT/Ntrip等協議

豐富選配可選GPS、北斗、雙卡、Esim卡、NB等

寬壓電流DC 5~35V,12V待機電流<10mA (4G在線不通信)

通信電流4G數據通信電流<65mA(LOW 模式)

低功耗可配置高/低功耗運行模式

耐高溫工作溫度-35~+75oC,設備尺寸85x110x32mm

免費樣機申請

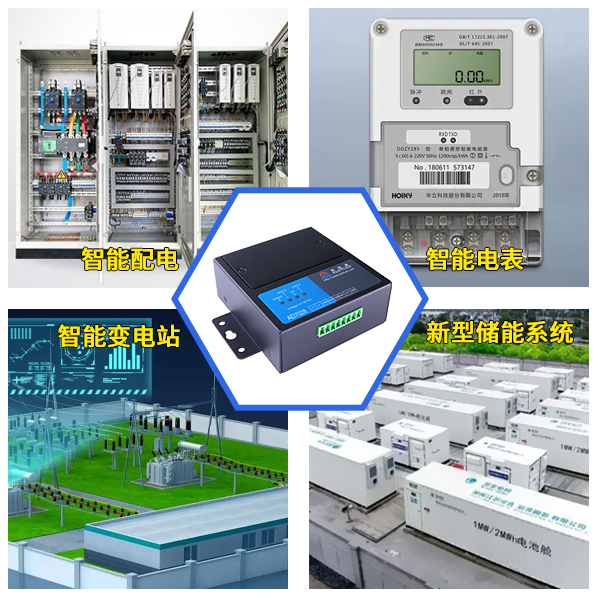

應用場景：GNSS高精度測量測繪通信 | 城市供暖供熱組網

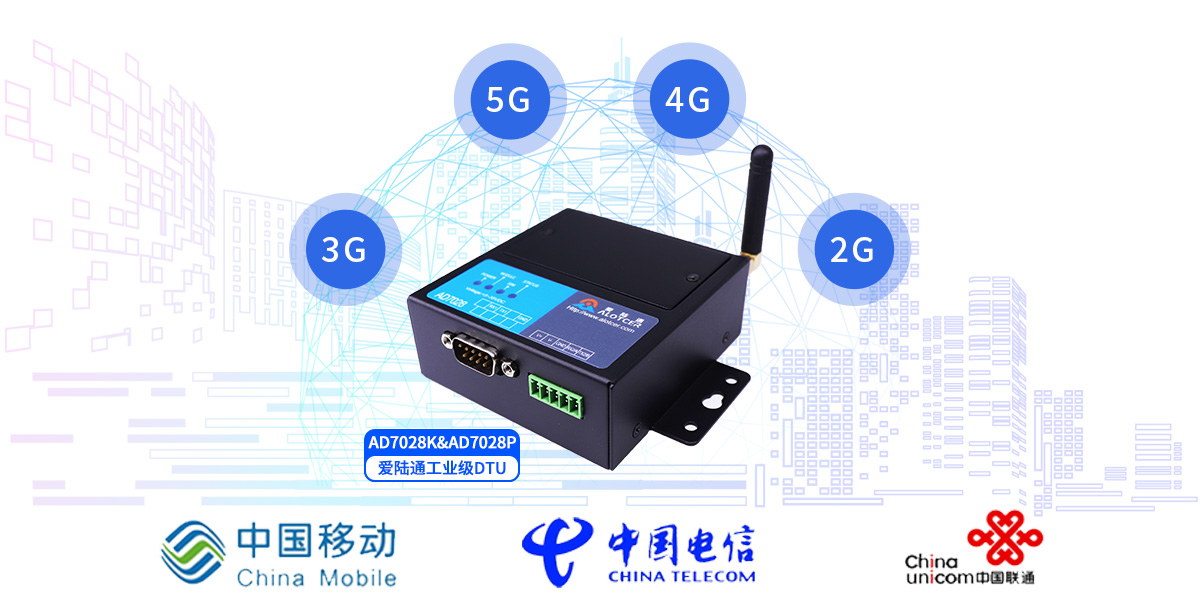

全網通，兼容三大運營商所有網絡無縫切換

支持TD-LTE、FDD-LTE、TD-SCDMA、WCDMA、CDMA1X、GSM/GPRS/EDGE等七大網絡制式；

全面兼容三大運營商各種SIM卡如物聯網卡、APN專網卡；


多接口，靈活接入

2路RS232或1路RS232+1路RS485或2路TTL；


功能強大，多通道多協議同時連接通信

支持透明TCP/UDP/modbus/MQTT/Ntrip等，支持5路數據中心；

短信通道備份、多通道多協議同時連接通信


支持阿里/華為/移動/電信等主流物聯網IOT平臺

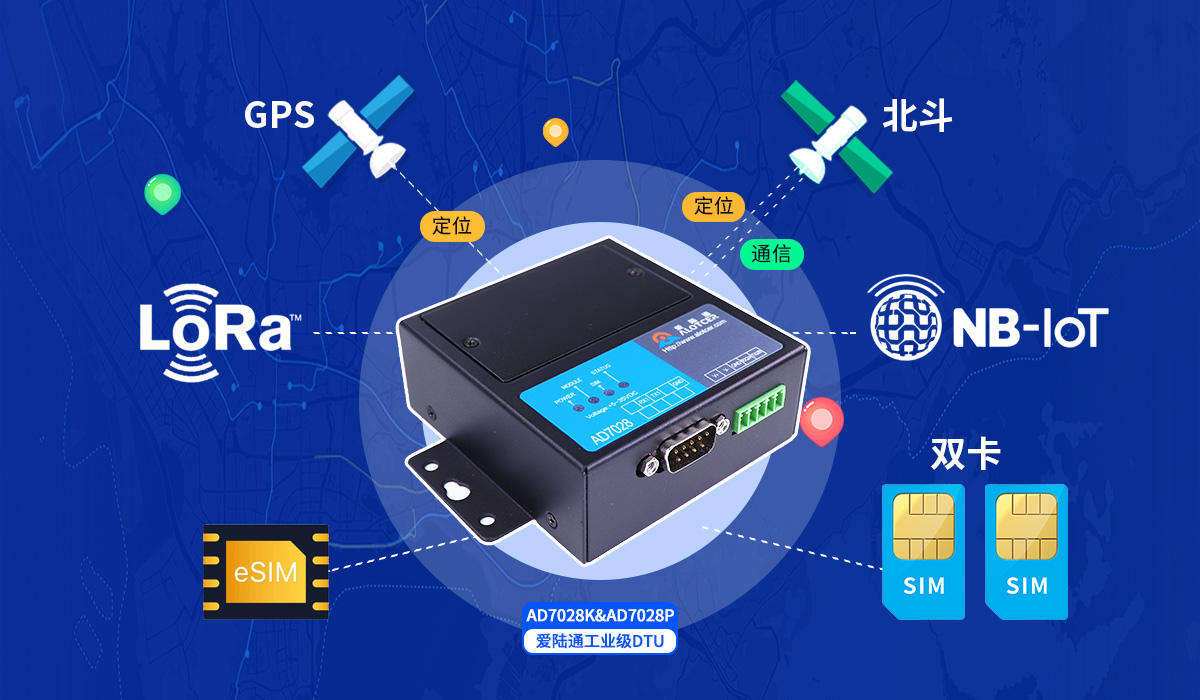

豐富選配，支持GPS定位、北斗定位和通信、Lora等多場合應用

支持GPS、北斗、雙卡、Esim卡、NB、LORA；

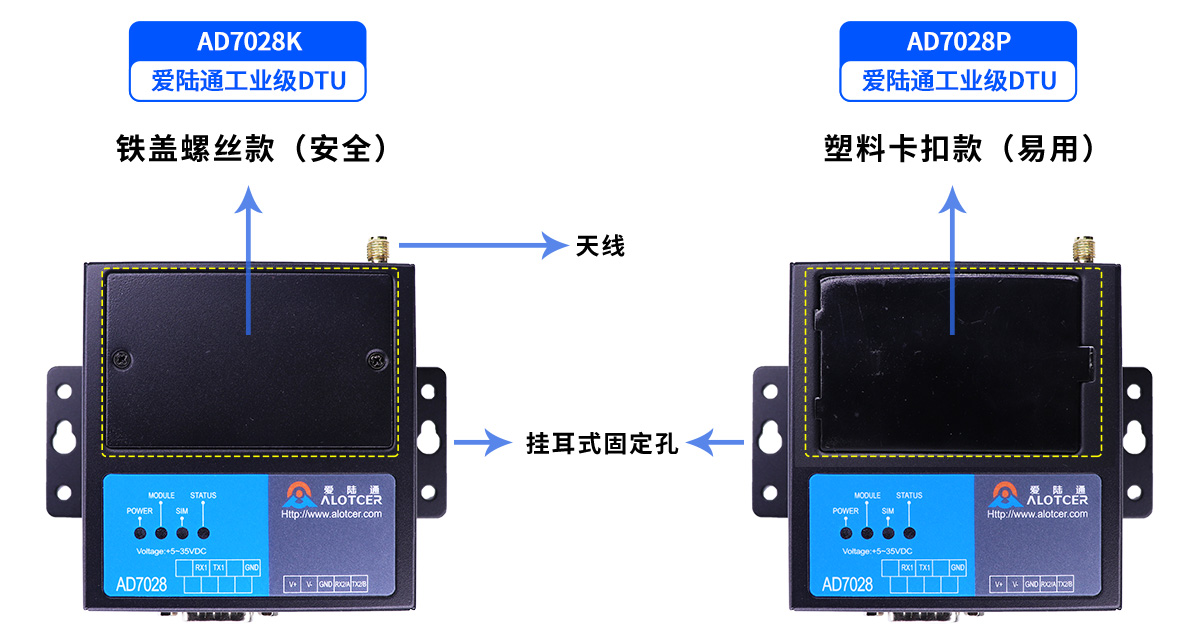

多形態上蓋，安全易用

上蓋可選，鐵蓋螺絲款，穩固安全；

塑料卡扣款，簡潔易用；


支持愛陸通設備管理平臺，可遠程對設備進行查看、配置、升級等運維工作，10K+容量


電力級高規格軟硬件方案，獨立強大的MCU處理器，多級別看門狗防護，永不宕機


符合國家電網、中國電科院軟硬件規格要求設計


滿足9~35VDC寬壓，-40~+75oC抗寒耐高溫、防干擾，24小時全天候運行



產品屬性

選型指南
產品型號	版本號
型號	網絡編號	功能擴展	分級擴展
● AD7028K:DB9M接口鐵殼+鐵蓋 ● AD7028P:DB9M接口鐵殼+塑料蓋 ● AD7028J:8PIN端子接口鐵殼+鐵蓋 ● AD7028Q:8PIN端子接口鐵殼+塑料蓋	-A：全網通 -B:TDD/FDD-LTE	S：單模雙卡功能 P：GPS/BD	E:國網加密 R:485
舉例	1)AD7028J-ASP：8PIN端子接口鐵殼+鐵蓋 4G單模雙卡全網通國+GPS/BD通訊模塊，全面支持中國移動、中國聯通、中國電信的2G/3G/4G網絡，支持單模雙卡, 用戶接口默認為2路RS232. 2）AD7028P-ASP-RE：DB9M接口鐵殼+塑料蓋4G單模雙卡全網通國+GPS/BD通訊模塊，全面支持中國移動、中國聯通、中國電信的2G/3G/4G網絡，支持單模雙卡，兼容國網加密，用戶接口為1路RS232和1路RS485。

產品特點

產品規格

CPU系統
CPU	工業級32位通信處理器
FLASH	16MB（可擴展至64MB）
SDRAM	128MB
接口參數

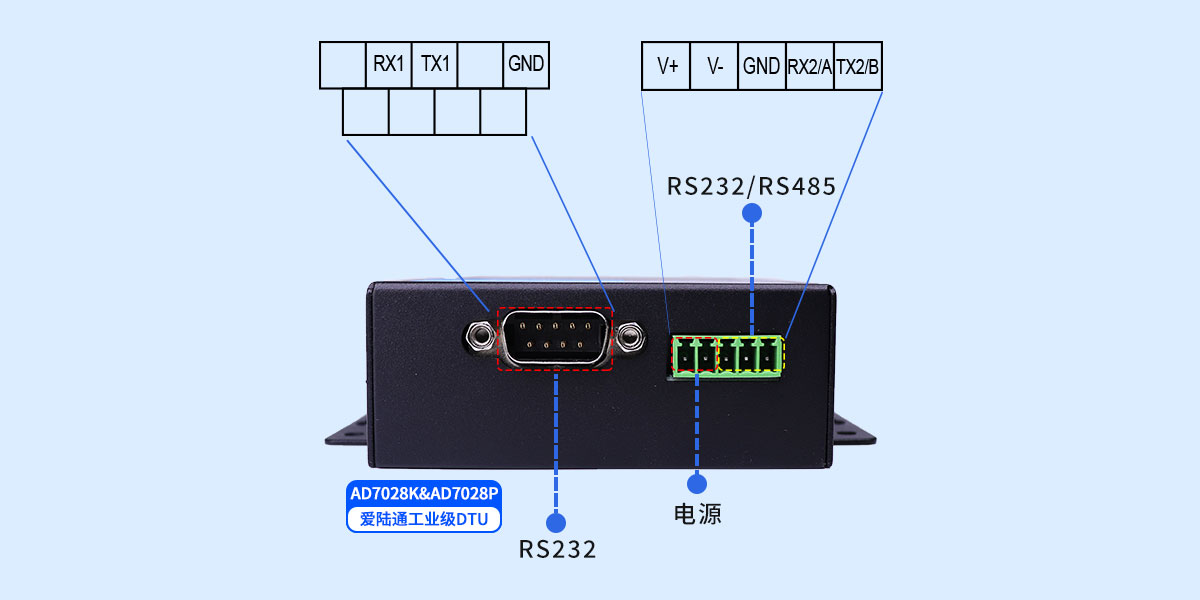

串口	RS232串口（或1個RS232和 1個RS485）--串口形式：5PIN 3.5mm間距工業端子和一個標準DB9公頭接口
Debug串口	1個RS232串口—接口：XH3母座
Debug開關	拔動開關，默認Debug接口關閉
天線接口	IPEX 1代連接器，特性阻抗50 歐
SIM/UIM卡接口	標準翻蓋式卡座接口
電源接口	內置電源反相保護和過流、過壓保護—接口形式：5PIN 3.5mm間距工業端子

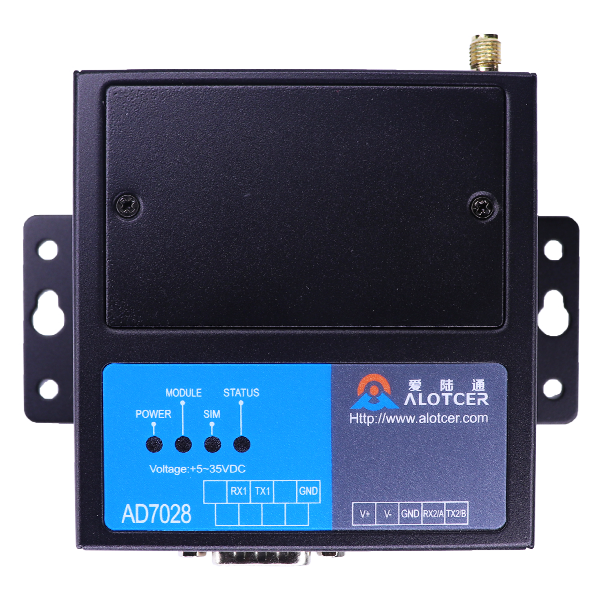

指示燈	具有電源、SIM 卡、狀態、網絡狀態指示燈。另主板上還有RUN指示燈
GPS參數
接收機類型	72道GPS L1（1575.42MHz）C/A碼
水平定位精度	2.5m
最大導航更新率	18Hz
速度精度	0.05m/s
BD北斗參數
接收機類型	72道北斗B1I
水平定位精度	3m
最大導航更新率	18Hz
速度精度	0.05m/s電氣參數
網絡參數
支持頻段	TDD-LTE：B38/39/40/41和B61/62（專網） FDD-LTE：B1/2/3/4/5/7/8/13/17/20/25/28 WCDMA：850/900/1900/2100MHz TD-SCDMA：1880-1920/2010-2025MHz(A/F) CDMA2000 1x/ EVDO Rev. A：800/1900MHz GSM/GPRS/EDGE：850/900/1800/1900MHz CDMA：800/1900MHz
供電參數
供電范圍	DC 5~35V，推薦12VDC
待機電流	<10mA (@12VDC)
通信電流1	<65mA(@12VDC)(LOW模式下，100B/S數據傳輸)
通信電流2	<80mA (@12VDC)(HIGH模式下，100B/S數據傳輸)
機械參數
設備外殼	高硬度金屬外殼

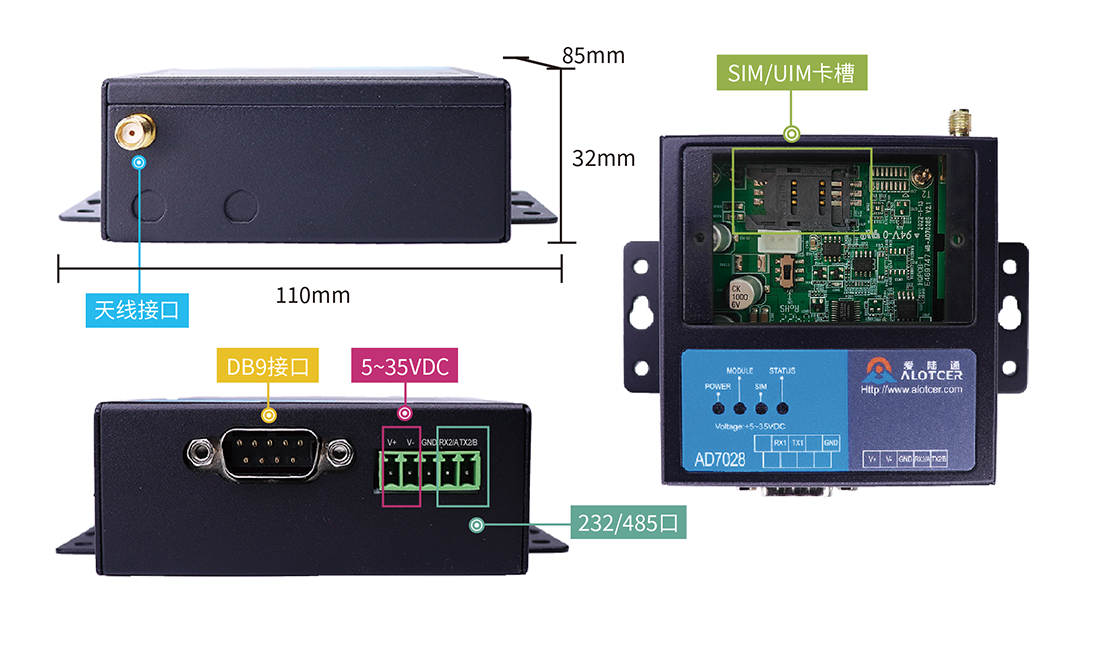

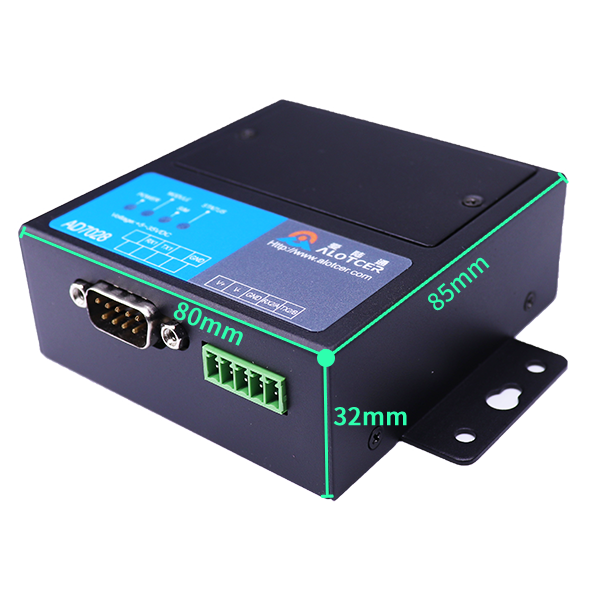

外形尺寸	85x110x32mm（不包含配件）
重量	310g（不包含配件）
安裝方式	掛耳式或DIN 35mm導軌式
環境參數
工作溫度	-35~+75oC（-31~+167℉）
儲存溫度	-40~+85oC（-40~+185℉）
相對濕度	95%(無凝結)
