需求背景

10 kV及以下的電力網絡一般為配電網（部分地區有20 kV)。配電網不僅具有電壓等級多、覆蓋面廣、項目復雜、工程規模小的特點，并且直接面向社會，與城鄉發展規劃、用戶多元化需求、新能源和分布式電源的發展有著緊密的聯系，其建設需求具有很大的隨機性和不確定性，因此需要對其進行精細化規劃和精益化管理。

智能配網系統運用現代電子技術、通信技術、計算機及網絡技術，將配電網在線數據和離線數據、配電網數據和用戶數據、電網結構和地理圖形等進行信息整合，從而實現正常運行及事故情況下的監測、保護、控制、用電和配電管理的智能化。

產品介紹

應用場景：新標準集中式DTU本地通信

愛陸通新標準集中式DTU本地模塊-AD7028L已廣泛應用于最新標準集中式DTU項目，配合4G/5G遠程模塊AD7028W，雙管齊下，為堅強智能電網保駕護航。

·國網新標準：國網標準化設計、支持 LoRa 2.4G 和 470MHz 無線接入。

·豐富接口：提供標準1路LAN、1路TTL、1路USB、1路I2C、網口WEB配置,可直接連接串口設備、以太網設備。

·支持電力組網協議：滿足國家電網電力設備物聯網節點設備無線組網協議。AD7028L支持《輸變電設備物聯網節點設備無線組網協議》及《輸變電設備物聯網微功率無線網通信協議》。

·工業級：工業級 32 位通信處理器、高規格LoRa核心模組，WDT看門狗設計，保證系統穩定。

·可調節功率：發射功率：(5-22dBm)多級功率可調,平均功耗2W。采用完備的防掉線機制，保證數據終端不掉線。

·5VDC/寬溫設計：電壓DC5V、電源接口內置反相保護和過流、過壓保護、防雷保護。寬溫設計（-35~+75℃正常工作）。

智能配網應用方案

01系統組成

智能配網系統配用電自動化系統由主站、通信系統、自動化監控終端設備三大部分構成，形成一個完整的信息傳輸與處理系統，實現對配電網運行的遠程管理。對于智能配網系統來說，三大部分中通信系統是實現數據傳輸?shù)年P(guān)鍵和核心，通信系統將主站的控制命令準確地傳送到眾多的遠方終端，且將遠方設備運行狀況的數據信息收集到控制中心。智能配網通信系統可由多種通信方式組成，主要采用光纖和4G/5G通信方式。

自動化監控終端設備包括饋線終端設備（FTU）、配變終端設備（TTU）、開閉所終端設備（DTU）等。

配網調度中心主站：利用現代電子技術、通訊技術、計算機及網絡技術，將配電網在線數據和離線數據、配電網數據和用戶數據、電網結構和地理圖形進行信息集成，實現配電系統正常運行及事故情況下的監測、保護、控制、用電和配電管理的智能化。

自動化監控終端設備：利用先進的傳感測量技術 ,如光學或電子互感器、架空線路與電纜溫度測量、電力設備狀態在線監測、電能質量測量等技術，采集配網饋線各個節點的狀態信息并上報主站。

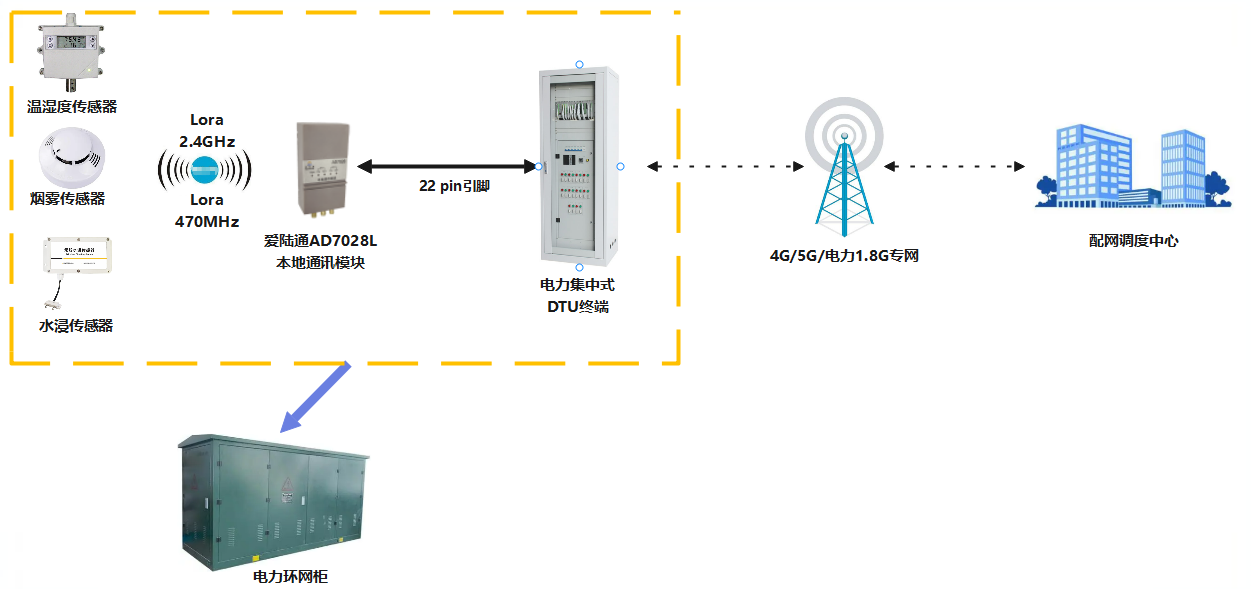

02系統架構圖

03系統原理

集中式DTU采集配網饋線各種數據信息，結合本地通訊模塊利用Lora無線方式采集各種環境監測等傳感器數據。在DTU通訊管理機上把各種數據統一進行協議轉換，轉成標準的DLT634.5104/DLT634.5101規約，通過遠程通訊模塊利用4G/5G/電力1.8G專網對配網調度中心的主站進行數據上送。同時，配網調度中心通過遠程通訊模塊的網絡通道，可實時下發控制命令，實現對現場自動化監控終端設備的實時控制。
