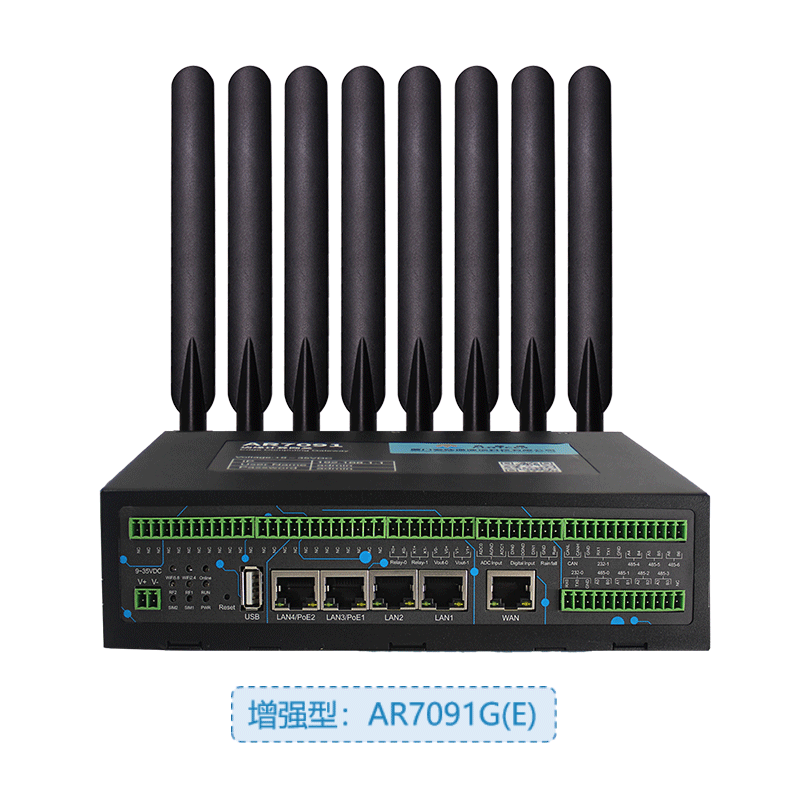

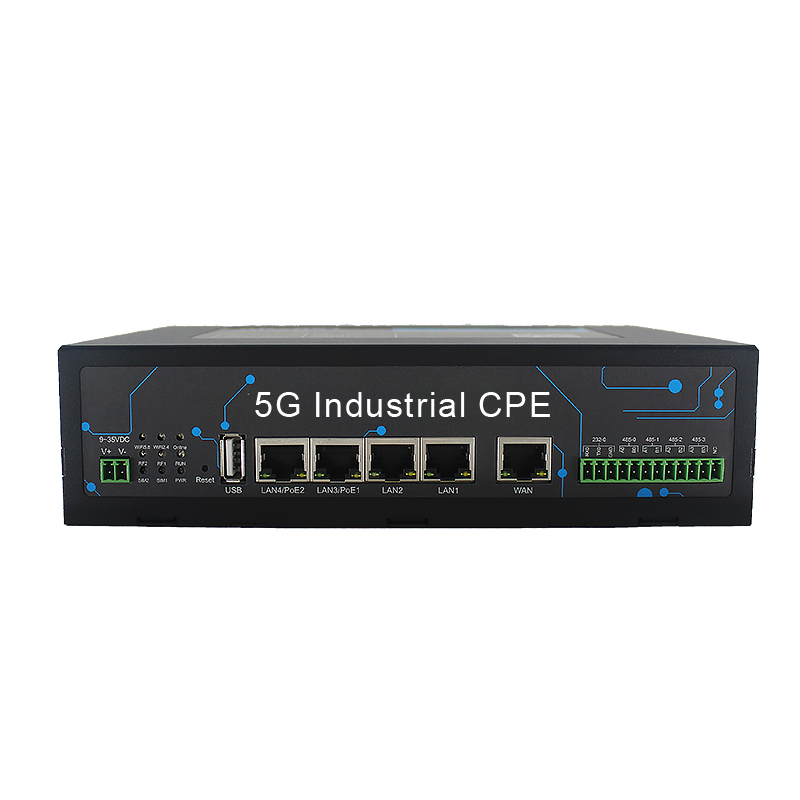

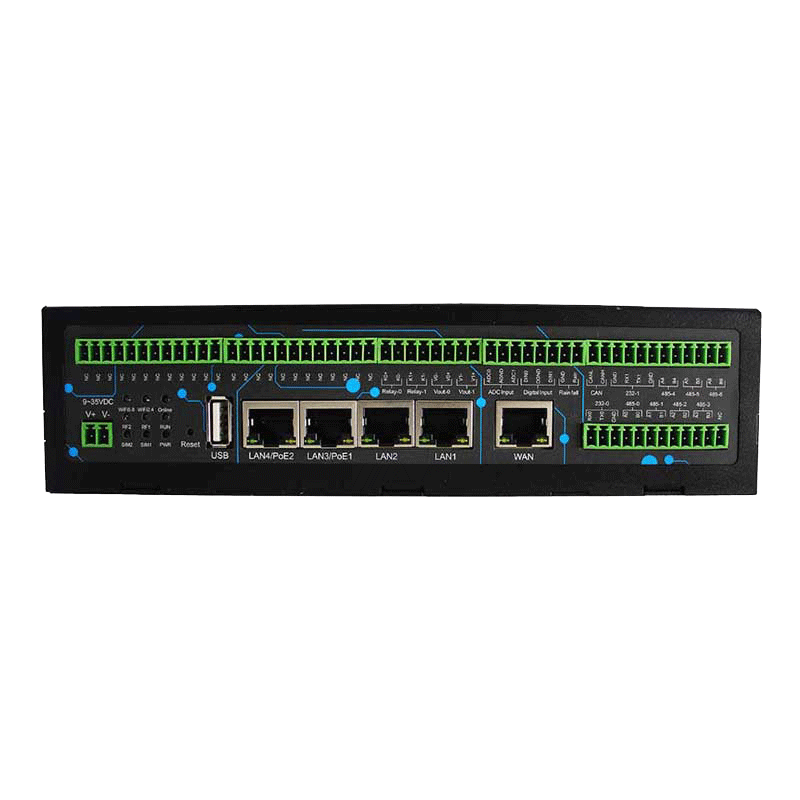

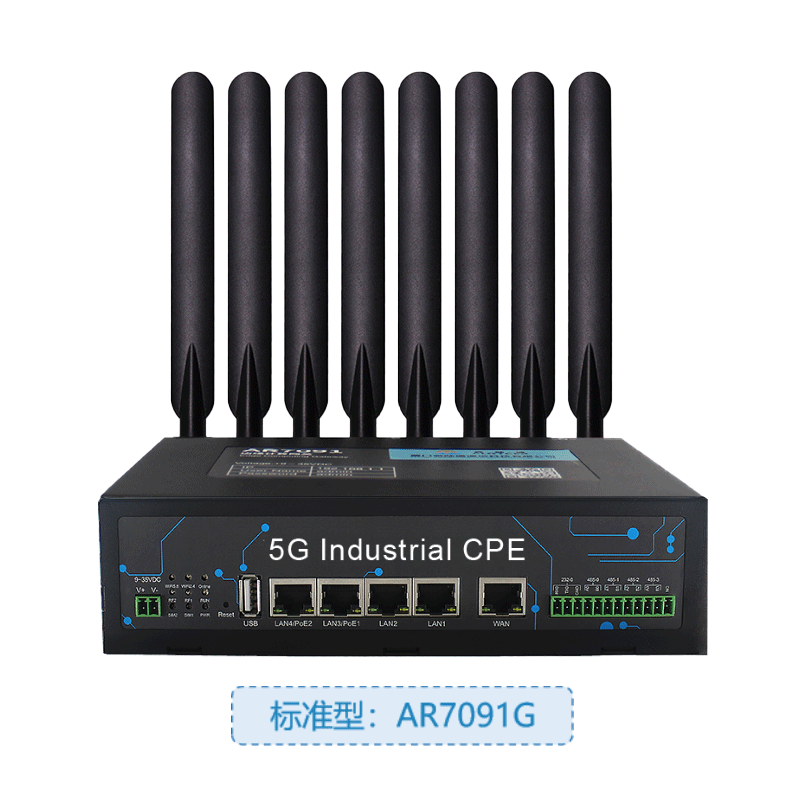

雙5G邊緣計算網關/工業CPE-AR7091G/GK
AR7091G/GK——基于5G/4G/3G/2G、WiFi、虛擬專網等技術開發的工業物聯網邊緣網關/CPE。產品采用高性能的工業級32位通信處理器和工業級無線模塊，以嵌入式操作系統為軟件支撐平臺，可同時連接串口設備、以太網設備和 WiFi 設備, 支持內部Flash和外擴Micro SD卡存儲數據，能滿足工業現場通信的需求。
5G擴展型物聯網網關/PLC網關-AR7091G/GK
AR7091G/GK——基于5G/4G/3G/2G、WiFi、虛擬專網等技術開發的5G擴展型物聯網網關/PLC網關。產品采用高性能的工業級32位通信處理器和工業級無線模塊，以嵌入式操作系統為軟件支撐平臺，可同時連接串口設備、以太網設備和 WiFi 設備, 支持內部Flash和外擴Micro SD卡存儲數據，能滿足工業現場通信的需求。
應用場景：水雨情視頻一體機 | 智慧工廠5G專網組網
| 電力規約轉換/電力通信管理機應用 | IO/多串口可擴展定制化解決方案
5G全網通、千兆網口、2.4/5G雙頻WIFI、可選雙模5G雙卡雙待
支持IPSEC、L2TP、PPTP、openVPN、GRE、GRETAP、DMVPN等多種VPN協議
可選配定制VLAN、RIP、OSPF、BGP等網絡路由協議
支持標準Modbus TCP、OPC UA/MQTT、阿里/華為/移動/電信等主流物聯網IOT平臺
支持Ntirp、VRRP、流量統計、黑白名單、數據流過濾、DTU等實用功能
支持原始配置參數自定義，包括設備名稱、型號，恢復出廠后不丟失
支持愛陸通遠程運維云，能直接網絡穿透遠程訪問客戶自己的網口或串口終端設備
支持愛陸通設備管理平臺，可遠程對設備進行查看、配置、升級等運維工作，10K+容量
電力級高規格軟硬件方案，獨立強大的MCU處理器，多級別看門狗防護，永不宕機
產品獲得中國電科院型式測試認證、中國電科院安全加密認證、中國3C等權威機構認證
滿足9~35VDC寬壓，-40~+75oC抗寒耐高溫、防干擾，24小時全天候運行
產品屬性
產品特點
工業化設計 |
采用高性能工業級無線模塊 |
采用高性能工業級32位通信處理器 |
采用金屬外殼，保護等級 IP30。金屬外殼和系統安全隔離，特別適合于工控現場的應用 |
寬電源輸入（DC 9~35VDC） |
高可靠性設計 |
WDT看門狗設計，保證系統穩定 |
采用完備的防掉線機制，保證數據終端永遠在線 |
以太網接口內置1.5KV電磁隔離保護 |
RS232/RS485接口內置15KV ESD保護 |
| SIM/UIM卡接口內置15KV ESD保護 |
電源接口內置反相保護和過流、過壓保護 |
天線接口防雷保護（可選） |
標準易用 |
提供標準RS232（或RS485）、以太網和WIFI接口，可直接連接串口設備、以太網設備和WIFI設備 |
提供標準有線WAN口（支持標準PPPOE協議），可直接連接ADSL設備 |
使用方便，靈活，多種工作模式選擇 |
智能型數據終端，上電即可進入數據傳輸狀態 |
方便的系統配置和維護接口（包括本地和遠端WEB和CLI方式） |
同時支持掛耳式和35mm Din-rail式安裝 |
強大安全 |
支持多種 WAN 連接方式，包括靜態IP,DHCP，PPPOE，M1-PPP，M1-DHCP |
支持無線網絡和有線WAN雙鏈路智能切換備份功能（可選） |
支持VPN（PPTP，L2TP，OPENVPN（支持CA）, IPSEC（支持CA）, GRE，GRETAP） |
支持遠程管理，SYSLOG、SNMP、TELNET、SSHD，HTTPS等功能 |
支持云平臺，本地和遠程在線升級，本地和遠程導入導出配置文件 |
支持NTP，內置RTC |
支持國內外多種DDNS，支持靜態域名解析 |
支持MAC地址克隆， 支持接口VLAN配置 |
WIFI支持802.11b/g/n/ac,支持WIFI AP、AP Client |
WIFI支持WEP,WPA，WPA2等多種加密方式 |
支持多種上下線觸發模式，包括短信、電話振鈴、串口數據、網絡數據觸發上/下線模式 |
支持APN/VPDN |
支持VRRP鏈路備份 |
| 支持多路DHCP server及DHCP client，DHCP捆綁MAC地址，DDNS，防火墻，NAT，DMZ主機，QoS，流量統計,實時顯示數據傳輸速率等功能 |
支持物聯協議MQTT客戶端和服務器（支持CA），支持常用的物聯平臺（阿里云，華為云，移動云，電信云） |
支持工控OPCUA協議與MODBUS協議轉換 |
支持Python二次開發平臺（Python3） |
支持SPI防火墻，VPN穿越，訪問控制，URL過濾，等功能 |
支持本地日志存儲 |
支持GPS/北斗功能（可選） |
支持單模雙SIM卡/雙模雙卡（可選） |
支持PoE(PSE)功能（可選） |
支持線上網絡測試 |
觸發采集雨量數據（注：僅增強型機型支持） |
定時采集水位、雨量、水質和其它數據（注：僅增強型機型支持） |
定時上報雨量、水位、流量、水質和其它數據（注：僅增強型機型支持） |
| 預警觸發加報雨量、水位、流量、水質和其它數據（注：僅增強型機型支持） |
本地存儲雨量、水位、流量、水質和其它數據（注：僅增強型機型支持） |
遠程召測當前雨量、水位、流量、水質和其它數據（注：僅增強型機型支持） |
遠程查詢本地歷史數據 |
本地導出歷史數據 |
支持圖片抓拍功能 |
支持本地人工置數功能 |
通過5G/4G網絡進行數據通訊、短信方式進行數據備份 |
支持NB-IoT、Lora、超短波、北斗衛星短報文通訊方式 |
協議/規約（注：僅增強型機型支持） |
SLT 102-1995 水文自動測報系統設備基本技術條件 |
SL61-2003 水文自動測報系統技術規范 |
SZY203-2016 水資源監測設備技術要求 |
SZY205-2016 水資源監測設備質量檢驗 |
GB 3096-2008 聲環境質量標準 |
GB/T 16706-1996 環境污染源類別代碼 |
GB/T 19582-2008 基于Modbus 協議的工業自動化網絡規范 |
HJ/T 75-2007 固定污染源煙氣排放連續監測技術規范（試行） |
HJ/T 76-2007 固定污染源煙氣排放連續監測排放系統技術要求及監測方法（試行） |
HJ 524-2009 大氣污染物名稱代碼 |
《污染物在線監控（監測）系統數據傳輸標準》 |
《HJ/T212－2005 污染源在線自動監控（監測）系統數據傳輸標準》 |
《HJ 212－2017 污染物在線監控（監測）系統數據傳輸標準》 |
| 《HJ 477－2009 污染源在線自動監控（監測）數據采集傳輸儀技術要求》 |
《水文監測數據通信規約》 《水資源監測數據傳輸規約》 |
產品規格
CPU系統 | |
CPU | 工業級32位通信處理器 |
FLASH | 16MB（可擴展至64MB） |
SDRAM | 256MB |
接口參數 | |
WAN接口 | 1個10/100/1000M以太網口（RJ45插座）/千兆SFP光口（可選，以太網口與SFP光口不可同時使用），自適應MDI/MDIX，內置1.5KV電磁隔離保護 |
LAN接口 | 4個10/100/1000M以太網口（RJ45插座）/其中2個可選支持PoE，自適應MDI/MDIX，內置1.5KV電磁隔離保護 |
串口 | 1個RS232串口（與RS485共用接口，增強型支持2路），4路隔離型RS485串口（增強型支持7路，RS232-0和RS485-0不可同時使用，RS232-1與RS485-4不可同時使用），內置15KV ESD保護，串口參數如下： 數據位：5、6、7、8位 停止位：1、1.5（可選）、2位 校驗：無校驗、偶校驗、奇校驗 串口速率：2400~115200bits/s，默認115200bps |

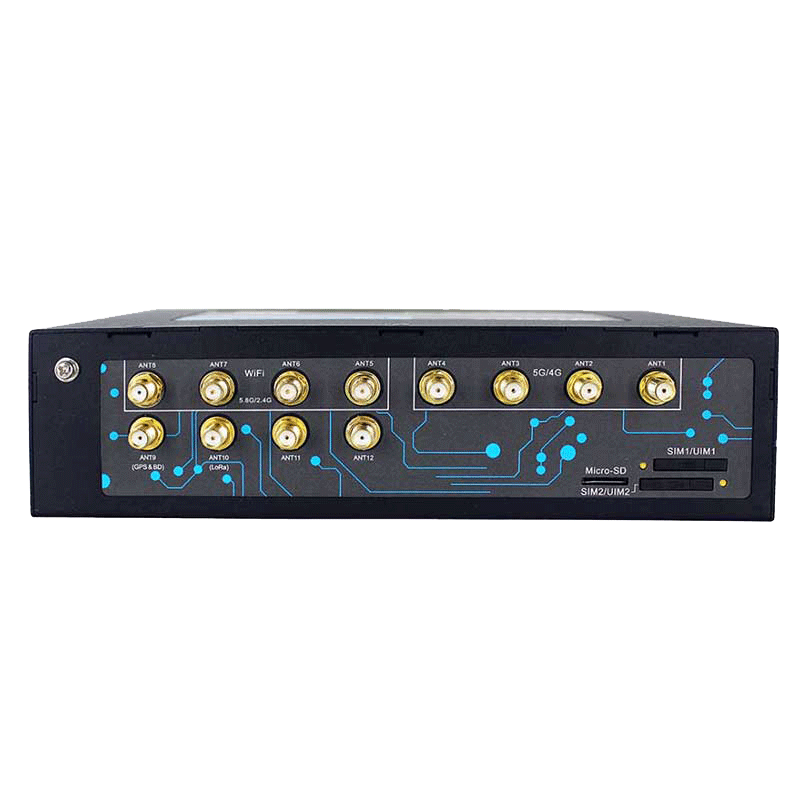

天線接口 | 蜂窩天線：標準SMA陰頭天線接口，特性阻抗50歐 WIFI天線：標準SMA陽頭天線接口，特性阻抗50歐 GPS天線（可選）：標準SMA陰頭天線接口，特性阻抗50歐。 |
SIM/UIM卡接口 | 標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護 |
電源接口 | 標準的2 pin 3.81mm接線端子，內置電源反相保護和過流、過壓保護 |
復位按鈕 | 長按此按鈕8S，可將ROUTER的配置參數恢復為出廠默認值 |
指示燈 | 具有“模塊1信號強度”、“模塊2信號強度”、“PWR”、“RUN”、“SIM1”、“SIM2”、“Online”、“LAN1”、“LAN2”、“LAN3”、“LAN4”“、WAN”、 “WiFi2.4”、“WiFi5.8”等指示燈 |
擴展應用接口（注：僅增強型機型支持） | 1個翻斗式雨量計接口 2路模擬量輸入接口（12位ADC、同時支持4-20mA電流信號輸入和 0-5V電壓信號輸入），采集精度：0.5% 2路數字量輸入接口（光隔離） 邏輯0：濕節點0-3VDC，或干節點導通 邏輯1：濕節點5-30VDC，或干節點斷開 1路CAN總線接口（兼容ISO 11898標準） 2路繼電器輸出接口 最大切換電壓：30VDC/250VAC 最大切換電流：5A 最大切換功率：150W 2路受控輸出電源（輸出電壓值與設備供電電壓相同，默認12VDC。單路額定輸出電流1A，2路額定輸出電流總和2A，內置過流保護） |
網絡參數 | |
無線網絡 | GSM/GPRS/EDGE：850/900/1800/1900MHz CDMA：800/1900MHz WCDMA：850/900/1900/2100MHz CDMA2000 1x/ EVDO Rev. A：800/1900MHz TD-SCDMA：1880-1920/2010-2025MHz(A/F) TDD-LTE：B38/39/40/41和B61/62（專網） FDD-LTE：B1/2/3/4/5/7/8/13/17/20/25/28 5G NR SA/NSA：n1/2/3/5/7/8/12/20/28/41/66/ 71/77/78/79 |
WAN協議 | 支持PPP/PPPOE |
LAN協議 | 支持APR |
網絡認證 | 支持CHAP/PAP認證 |
網絡接入 | 支持APN/VPDN |
IP應用 | 支持Ping、Trace、DHCPServer 、DHCP Relay、 DHCP Client、DNS relay、DDNS 、Telnet |
IP路由 | 支持靜態路由 |
WIFI參數 | |
標準及頻段 | 支持IEEE802.11b/g/n，2.4G，支持AP模式，Station模式（可選） 支持IEEE802.11ac，5.8G，支持AP模式，Station模式（可選） |
理論帶寬 | IEEE802.11b/g：最高速率達54Mbps IEEE802.11n：最高速率達300Mbps IEEE802.11ac：最高速達866Mbps |
安全加密 | 支持WEP、WPA、WPA2等多種加密方式，可選WPS功能) |
發射功率 | 26dBm（11b），21dBm（11ac/MCS7/HT40），20dBm（11ac/MCS9/HT80） |
接收靈敏度 | ＜-72dBM@54Mbps |
GPS/北斗參數（可選） | |
GPS | 接收機類型：72道GPS L1（1575.42MHz）C/A碼 水平定位精度：2.5m 最大導航更新率：18Hz 速度精度：0.05m/s |
北斗 | 接收機類型：72道北斗B1I 水平定位精度：3m 最大導航更新率：18Hz 速度精度：0.05m/s |
供電參數 | |
供電范圍 | DC 9~35V |
標準電源 | DC 12V/1.5A |
通信電流 | <700mA (@12VDC) |
機械參數 | |
設備外殼 | 高硬度鐵質外殼 |
外形尺寸 | 209x150x55mm（不包含配件） |
重量 | 約1575g（主機） |
安裝方式 | 掛耳式或DIN 35mm導軌式（選配） |
環境參數 | |
工作溫度 | -35~+75oC（-31~+167℉） |
儲存溫度 | -40~+85oC（-40~+185℉） |
相對濕度 | 95%(無凝結) |
組網方案

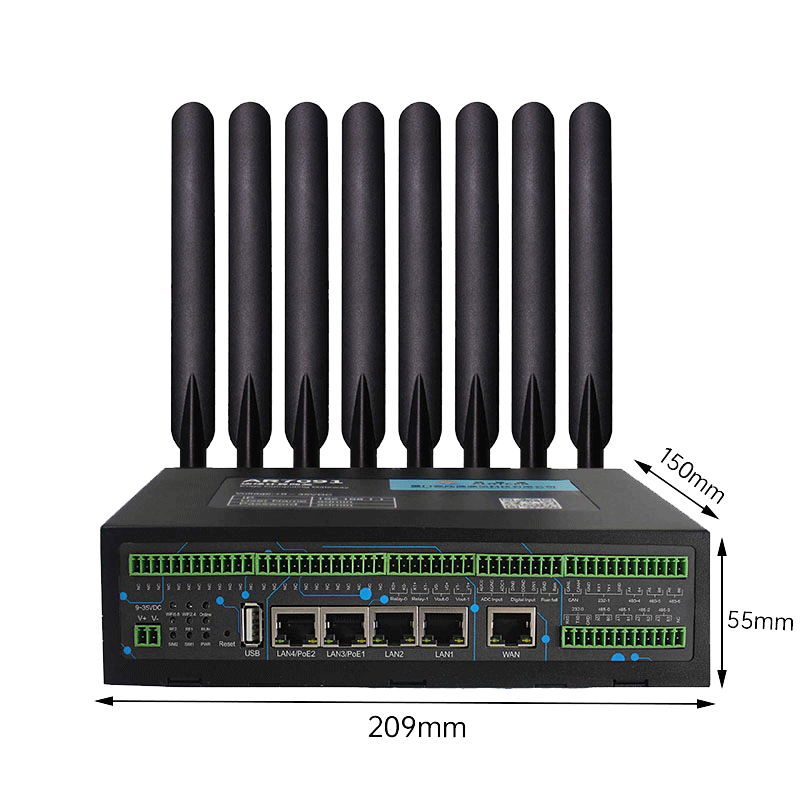

產品尺寸
