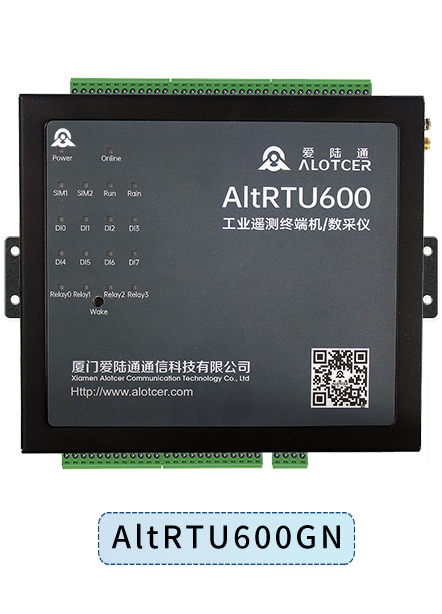

5G水利遙測終端機/工業RTU-AltRTU600

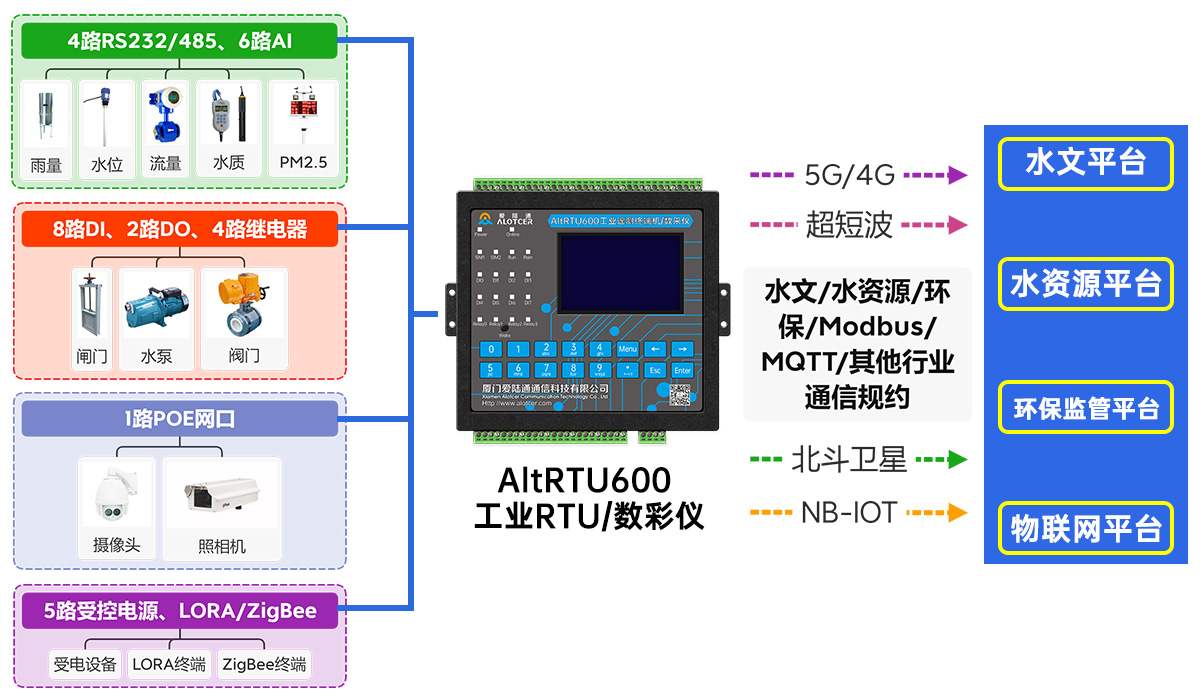

AltRTU600——基于全新5G技術以及水利部技術要求而設計，具備多項行業技術創新和強大的規約認證兼容性，試用于水文水資源監測、水雨情監測、中小水庫監測、河道大壩監測、明渠灌溉監測、排污口水質監測、取水口水源監測、城市供水監測、農村供水監測、水務監測等。支持國家水利部水文、水資源規約協議和認證，更支持全國各地市地方水利規約協議，如四川水文規約SCSW008-2011(2018年修訂版)、河北水文規約、湖南水文規約、黑龍江水文規約、遼寧水文規約等。

各省規約資質具備各省份水文、水資源、環保212、MQTT等規約和認證

多接口6路AI、8路DI、2路DO、4路繼電器、顯示屏可選

強大通信接口4路獨立串口(RS232/485)、1路SDI-12（選配）、1路網口

網/串口抓拍1路雨量、5路受控電源、串口/網口攝像頭抓拍、內置溫濕度傳感器

5G全網通5G全網通,兼容4G/3G/2G網絡,支持有線上網、SD卡存儲

靈活擴展支持北斗短報文衛星通信及超短波、NB、lora、振弦、esim等

豐富選配特色選配：內置北斗短報文衛星通信芯片、藍牙、掉電上報

寬壓電流供電DC 9~35V、12V休眠<40uA/待機<2mA /采集<10mA

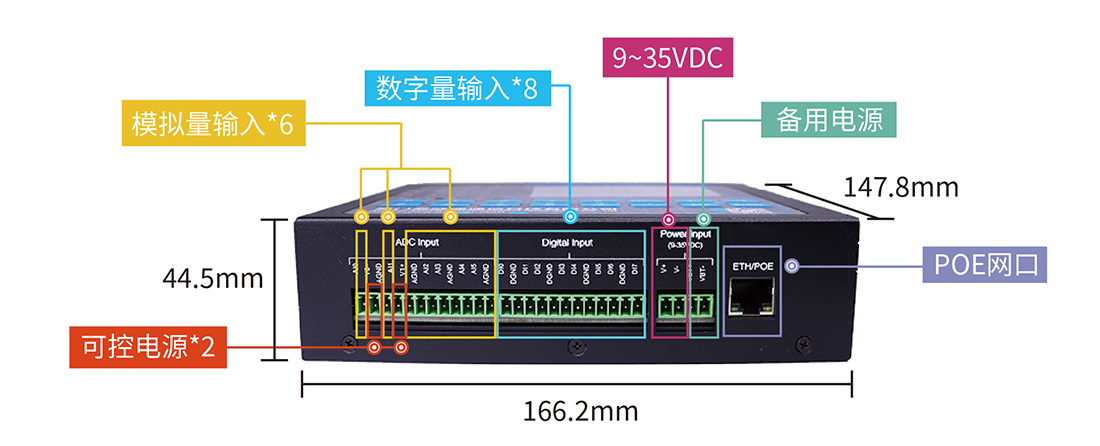

耐高溫工溫-35~+75oC、3寸LCD屏(128*64)、166.2x147.8x44.5mm

免費樣機申請

應用場景：中小水庫監測 | 城鄉供水系統

水質在線監測 | 工業信息采集控制

產品素材0413-01.png 產品素材0413-02.png

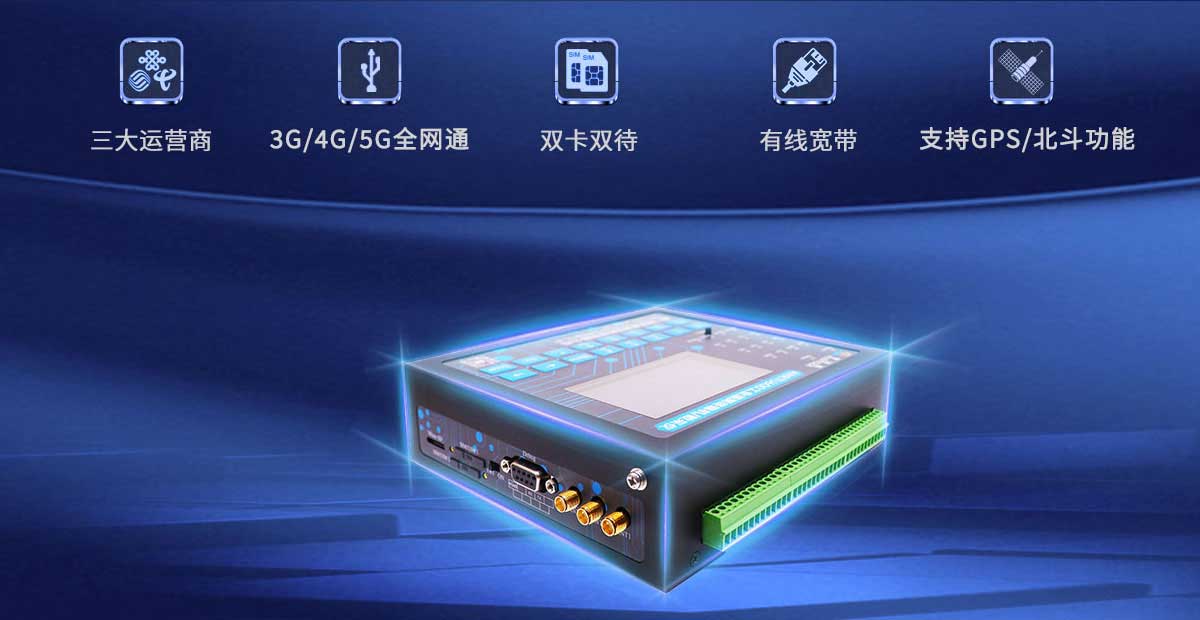

5G全網通,兼容SA/NSA/4G全頻段,支持GPS/北斗功能

支持水利部水文SL651-2014/水資源SZY206-2016通信規約,獲得相關資質證書

支持四川水文規約、河北水文規約、湖南水文規約、黑龍江水文規約等大部分地區規約

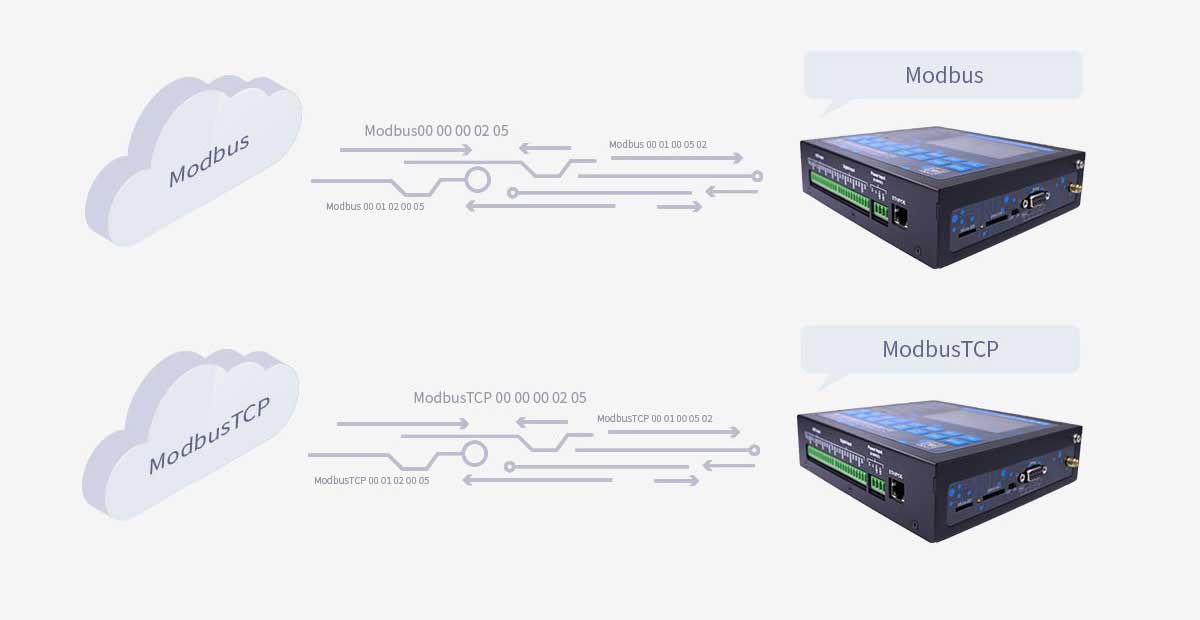

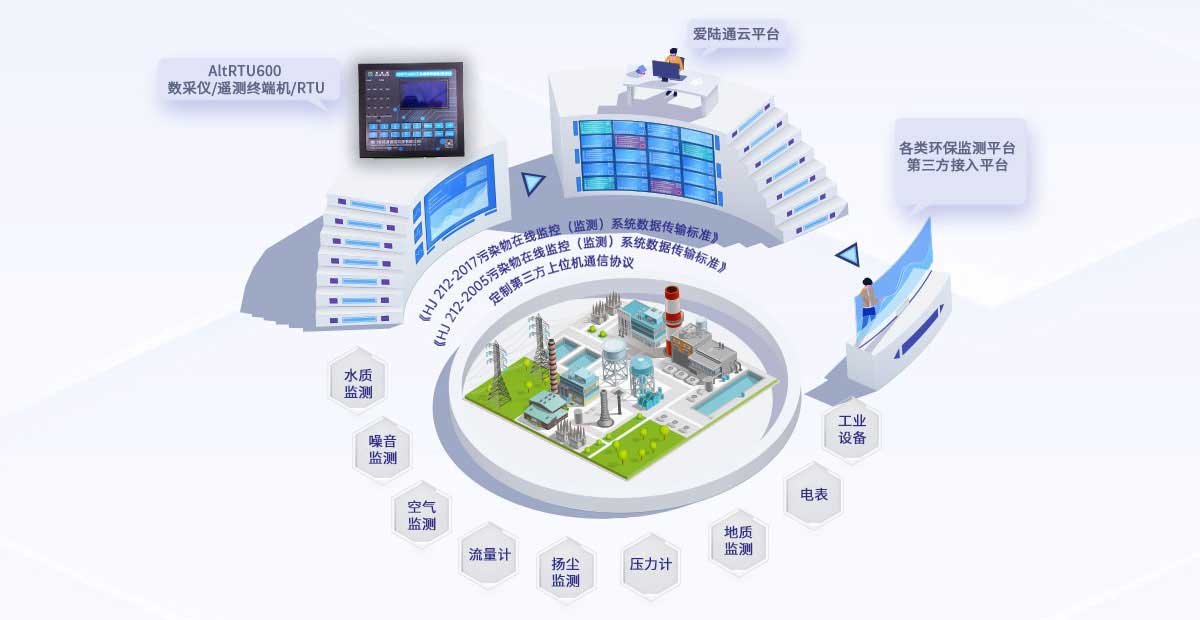

支持環保212協議,氣象通信規約、Modbus/ModbusTCP等通信協議

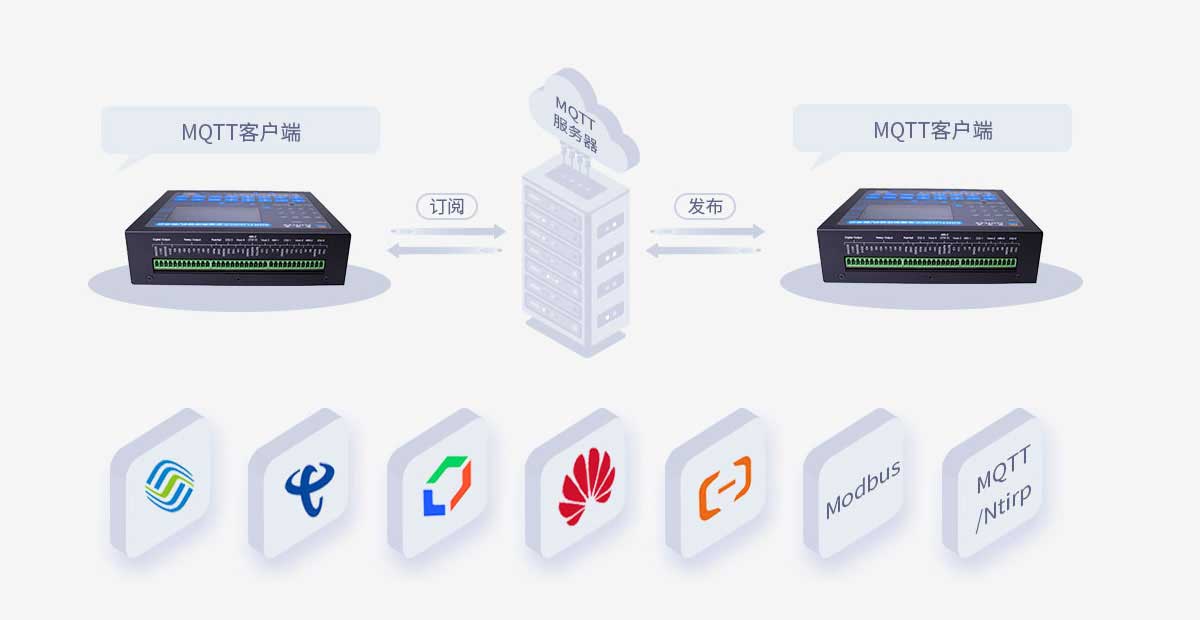

支持MQTT/Ntirp,兼容華為/阿里/電信/移動等主流IOT物聯網平臺

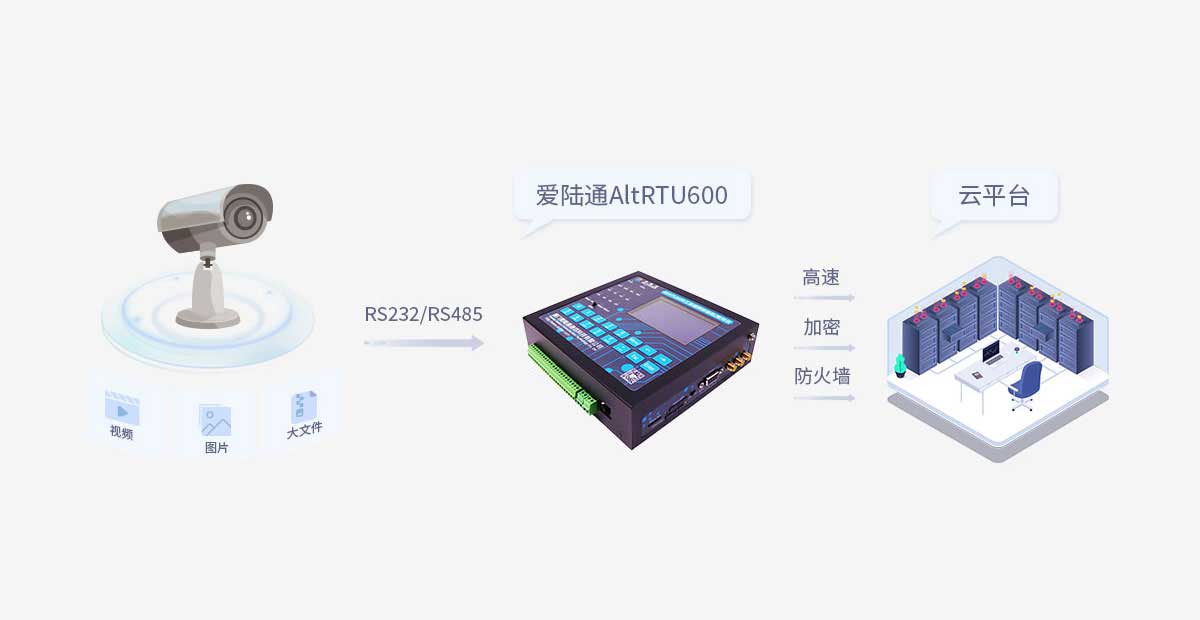

支持POE網口/串口圖片抓拍上傳,滿足超低功耗同時兼容網口和串口攝像頭

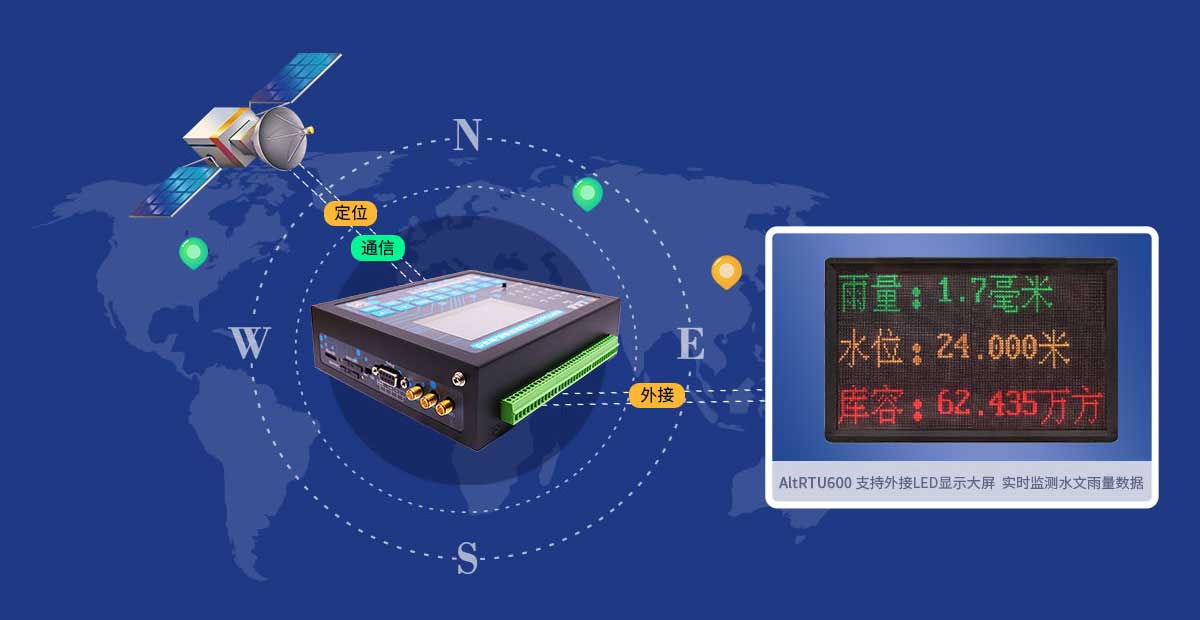

支持外置內置北斗通信模塊,滿足北斗報文通信,支持外接LED顯示屏

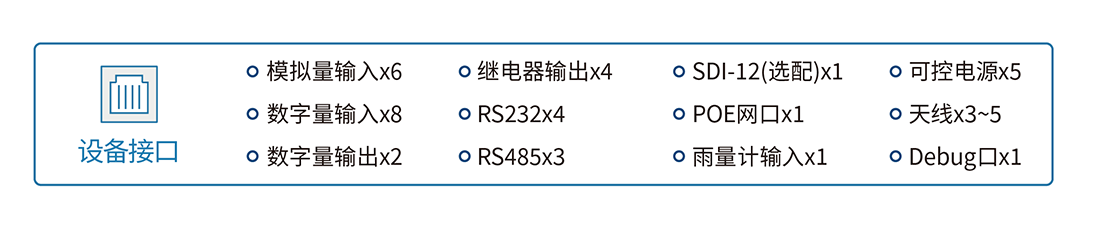

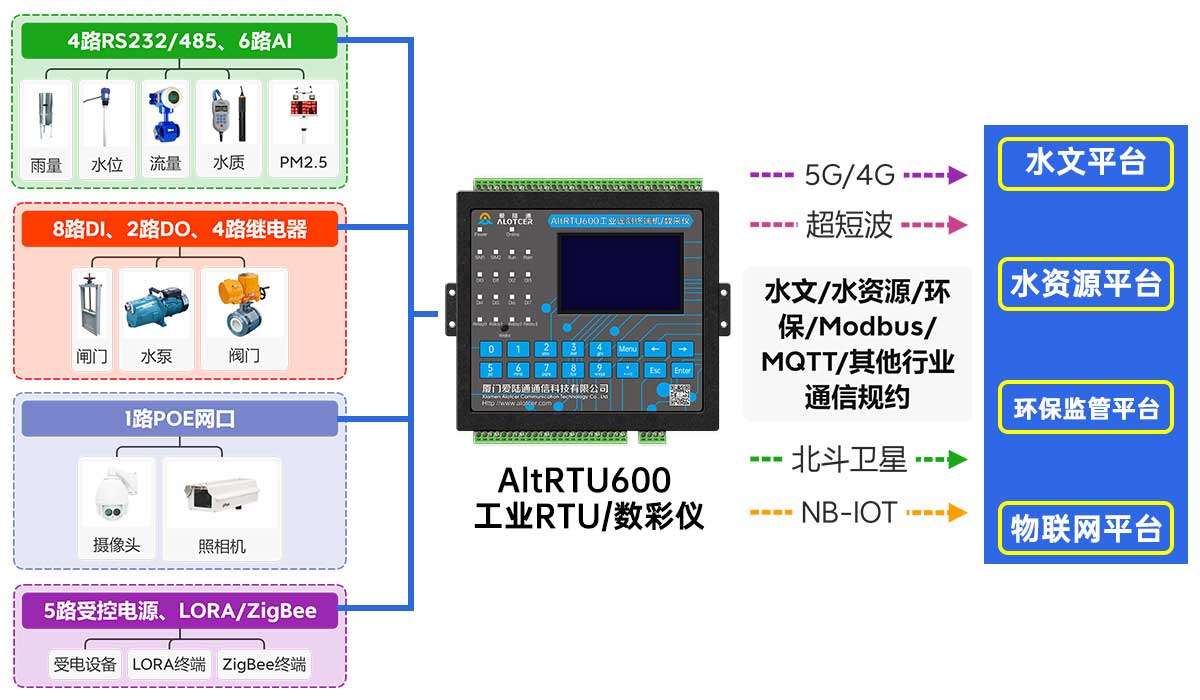

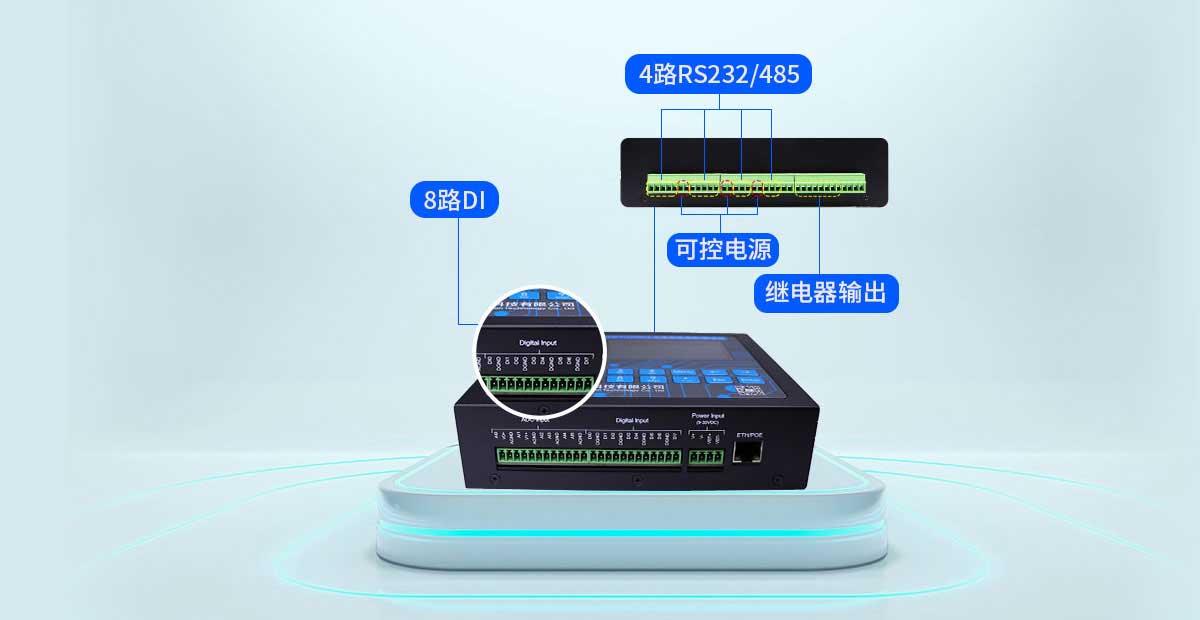

4路RS232/485、1路10/100M以太網、4路繼電器、8DI、5路受控電源

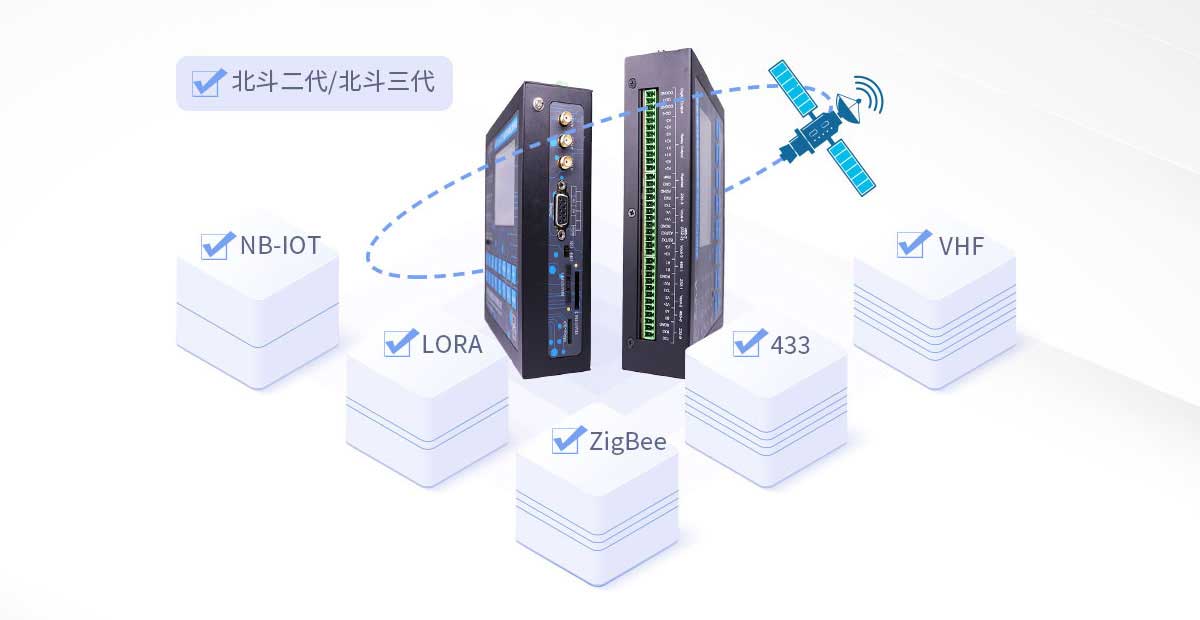

選配定制NB-IOT/LORA/ZigBee/433/VHF超短波、北斗二代/北斗三代等通信功能

支持軟硬件特殊功能定制開發服務,支持OEM合作

休眠電流約40uA (@12VDC) | 靜態值守<2mA (@12VDC)

采集電流<10mA (@12VDC) | 通信電流<100mA@12VDC

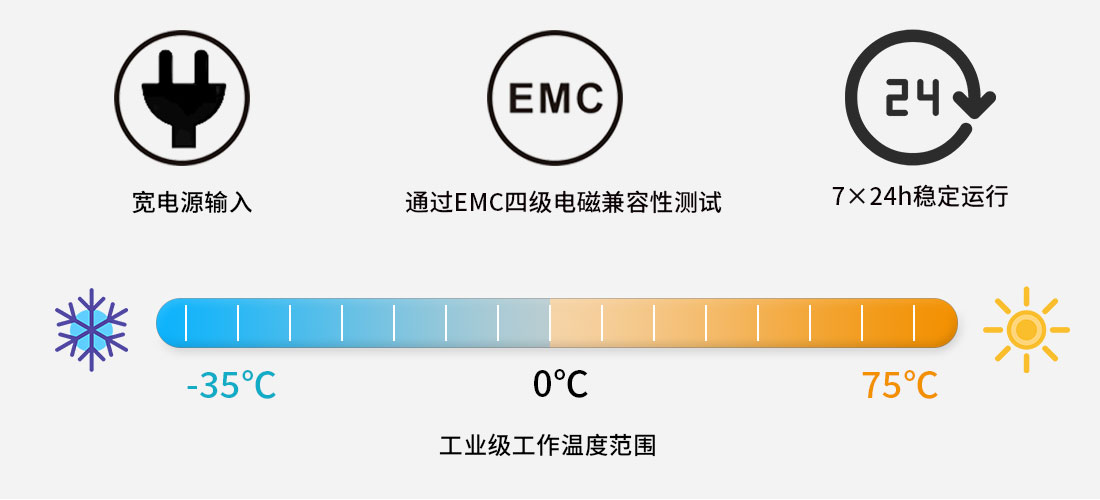

滿足9~35VDC寬壓，-35~+75oC抗寒耐高溫、防干擾，24小時全天候運行



產品屬性

產品特點

主要功能

觸發采集雨量數據

定時采集水位、雨量、水質和其它數據

定時上報雨量、水位、流量、水質和其它數據

預警觸發加報雨量、水位、流量、水質和其它數據

本地存儲雨量、水位、流量、水質和其它數據

遠程召測當前雨量、水位、流量、水質和其它數據

遠程查詢本地歷史數據

本地導出歷史數據

支持電池電壓上報功能

支持圖片抓拍功能

支持本地人工置數功能

通過5G/4G網絡進行數據通訊、短信方式進行數據備份

支持NB-IoT、Lora、超短波、北斗衛星短報文通訊方式（可定制）

支持GPS/北斗功能（可定制）

支持PoE(PSE)功能（可定制）

工業化設計

采用高性能工業級無線模塊

采用高性能工業級32位通信處理器

寬溫設計（-35~+75℃正常工作）

寬電源輸入（DC 9~35V）

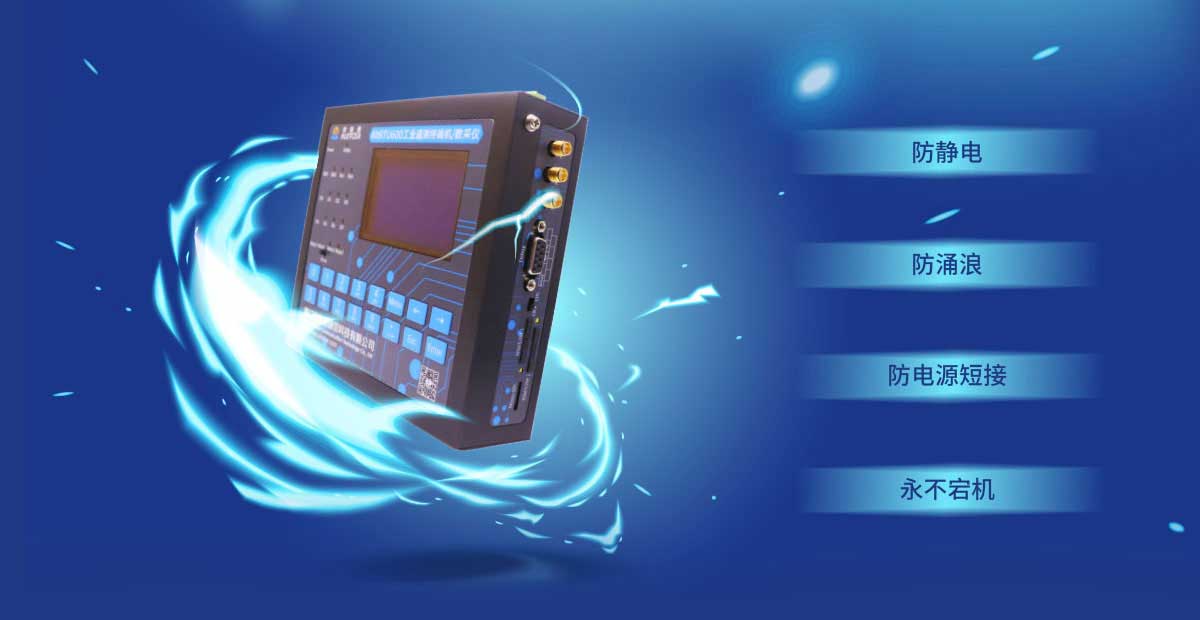

高可靠性設計

WDT看門狗設計，保證系統穩定

采用完備的防掉線機制，保證數據終端永遠在線

以太網接口內置1.5KV電磁隔離保護

RS232/RS485接口內置15KV ESD保護

SIM/UIM卡接口內置15KV ESD保護

電源接口內置反相保護和過流、過壓保護

強大的抗電磁干擾能力，適用各種復雜的電磁環境

16MB超大數據存儲空間，可存儲10年以上采集數據

天線接口防雷保護（可選）

標準易用

支持液晶屏/鍵盤配置方式和本地串口配置方式

使用方便、靈活，多種低功耗工作模式選擇

多指示燈，可指示多種系統狀態

支持串口升級、遠程維護，設備日志導出

協議/規約

SLT 180-2015 水文自動測報系統設備遙測終端機

SLT 102-1995 水文自動測報系統設備基本技術條件

SL61-2003 水文自動測報系統技術規范

SZY203-2016 水資源監測設備技術要求

SZY205-2016 水資源監測設備質量檢驗

GB 3096-2008 聲環境質量標準

GB/T 16706-1996 環境污染源類別代碼

GB/T 19582-2008 基于Modbus 協議的工業自動化網絡規范

HJ/T 75-2007 固定污染源煙氣排放連續監測技術規范（試行）

HJ/T 76-2007 固定污染源煙氣排放連續監測排放系統技術要求及監測方法（試行）

HJ 524-2009 大氣污染物名稱代碼

HJ 525-2009 水污染物名稱代碼

《污染物在線監控（監測）系統數據傳輸標準》

《HJ/T212－2005 污染源在線自動監控（監測）系統數據傳輸標準》

《HJ 212－2017 污染物在線監控（監測）系統數據傳輸標準》

《HJ 477－2009 污染源在線自動監控（監測）數據采集傳輸儀技術要求》

《水文監測數據通信規約》

《水資源監測數據傳輸規約》

產品規格

CPU系統
CPU	工業級32位通信處理器
FLASH	16MB（可擴展至64MB）
SDRAM	256K
數據存儲Flash	16MB
Micro SD卡	支持外擴Micro SD卡
接口參數

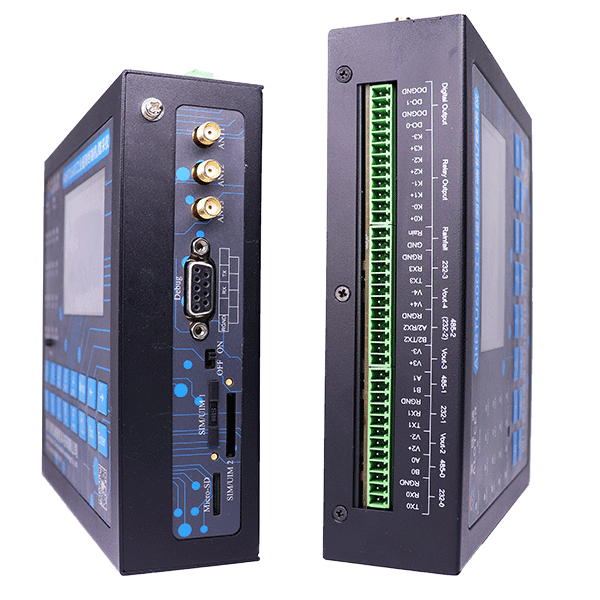

采集串口	4路RS232和2路RS485（RS232-0和RS485-0不可同時使用，RS232-1和RS485-1不可同時使用），內置15KV ESD保護，串口參數如下：數據位：5、6、7、8位停止位：1、1.5(可選)、2位校驗：無校驗、偶校驗、奇校驗串口速率：300~230400bps，默認115200bps 接口形式：3.5mm間距工業端子

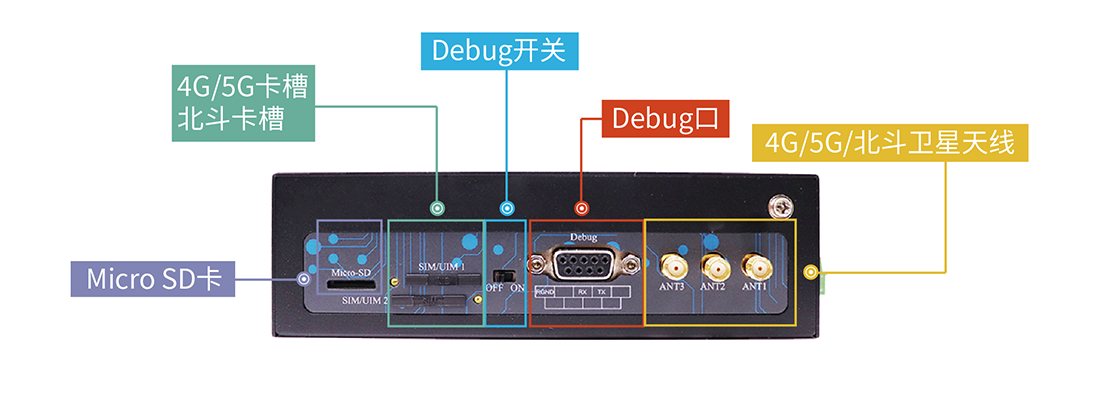

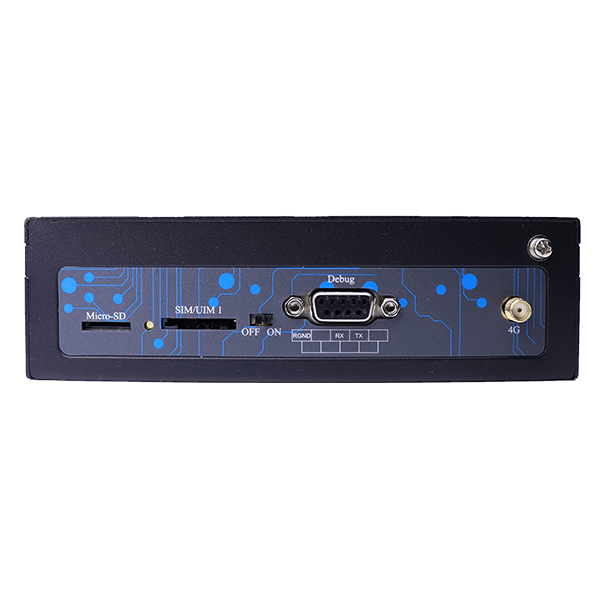

Debug串口	1個RS232 Debug串口（與RS232-3共用，通過Debug開關切換），接口形式：標準DB9母頭
Debug切換開關	通用拔動開關
以太網接口	1個10/100M以太網口，自適應MDI/MDIX，內置1.5KV電磁隔離保護。(PSE功能可選，要求輸入電壓11-13VDC)
天線接口	標準SMA陰頭天線接口，特性阻抗50歐
SIM/UIM卡接口	標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護
Micro SD卡	標準自彈式Micro SD卡接口
電源接口	4 pin 3.81mm間距工業端子，可接1路主電和1路備份電源，內置電源反相保護和過流、過壓保護
喚醒按鈕	通用輕觸式開關
接地端子	M3螺絲接地保護端子

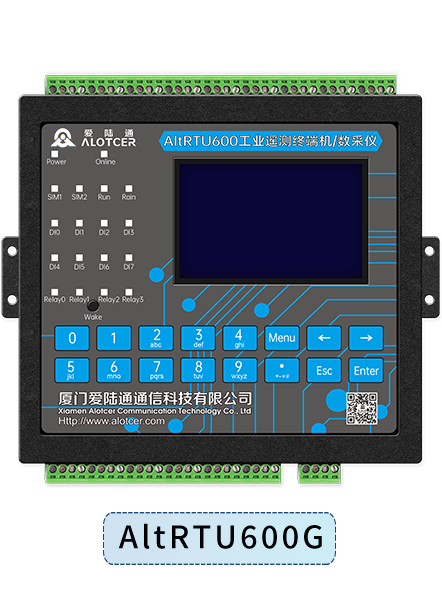

LCD屏	128*64點陣液晶顯示屏
鍵盤	標準2*8鍵盤
指示燈	具有Power(電源)、Online(在線)、SIM1(讀卡)、SIM2(北斗通信讀卡，可選)、Run(運行)、Rain(雨量輸入)、DI0-7(數字量輸入)、Relay0-3(繼電器)等工作狀態指示燈

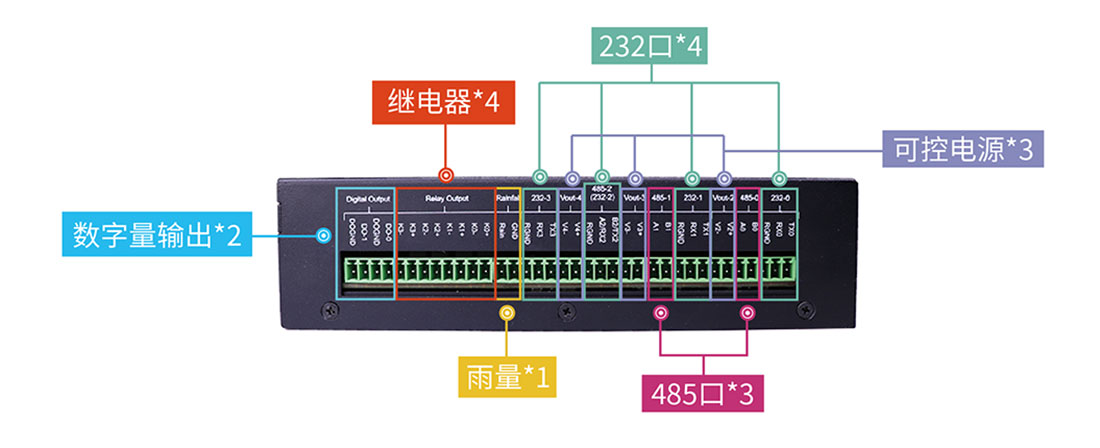

應用接口	● 1個翻斗式雨量計接口 ● 6路模擬量輸入接口（16位ADC、同時支持4-20mA電流信號輸入和 0-5V電壓信號輸入），采集精度：0.5% ● 8路數字量輸入接口（光隔離）邏輯0：濕節點0-3VDC，或干節點導通邏輯1：濕節點5-30VDC，或干節點斷開 ● 2路數字量輸出接口（光隔離，OC門輸出）額定驅動電流：50mA 額定驅動電壓：35V ● 4路繼電器輸出接口最大切換電壓：30VDC/250VAC 最大切換電流：5A 最大切換功率：150W ● 5路受控輸出電源（輸出電壓值與設備供電電壓相同，默認12VDC。單路額定輸出電流1A，5路額定輸出電流總和2A，內置過流保護）
網絡參數
無線網絡	5G NR SA/NSA：n1/2/3/5/7/8/12/20/28/41/66/ 71/77/78/79 TDD-LTE：B38/39/40/41和B61/62（專網） FDD-LTE：B1/2/3/4/5/7/8/13/17/20/25/28 WCDMA：850/900/1900/2100MHz TD-SCDMA：1880-1920/2010-2025MHz(A/F) CDMA2000 1x/ EVDO Rev. A：800/1900MHz GSM/GPRS/EDGE：850/900/1800/1900MHz CDMA：800/1900MHz
NB-IoT 參數	頻段：B5：850MHz/B8：900MHz/B20：800MHz 理論帶寬：100bps~100Kbps 發射功率：23±1dBm 接收靈敏度：<-129dBm
Lora參數	頻段：410MHz - 441MHz，1000KHz 步進，建議433±5MHz 室內/市區通信距離：1KM 戶外/視距通信距離：3KM 發射功率：100mW 接收靈敏度：＜-140dBm
北斗RDSS參數	發射功率：≥37dBm 接收信號靈敏度：-127.6dBm 載波抑制：≥30dBc 調制相位誤差：≤3° 定位、通信成功率：≥95%
安裝方式
固定片	兩側掛耳固定
導軌	35mm Din導軌
供電參數
供電范圍	DC 9~35V，推薦12VDC/1.5A
通信電流	<100mA (@12VDC)
采集電流	<10mA (@12VDC)
靜態值守電流	<2mA (@12VDC)
休眠電流	40uA (@12VDC)
機械參數
設備外殼	金屬外殼，保護等級IP30。外殼和系統安全隔離，特別適合工控現場應用

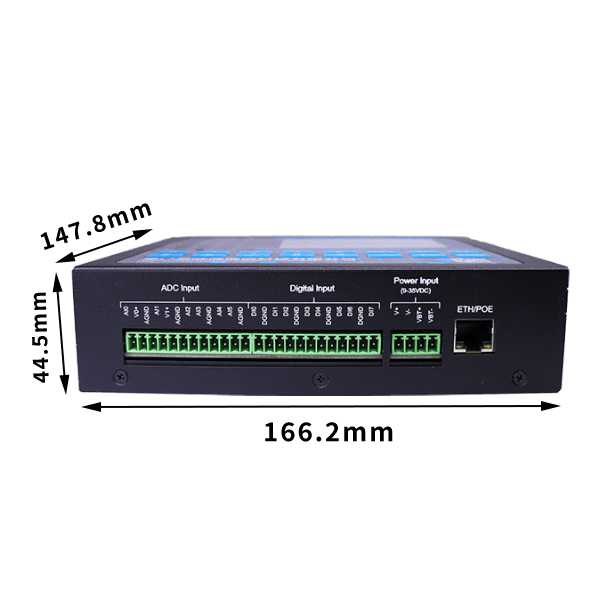

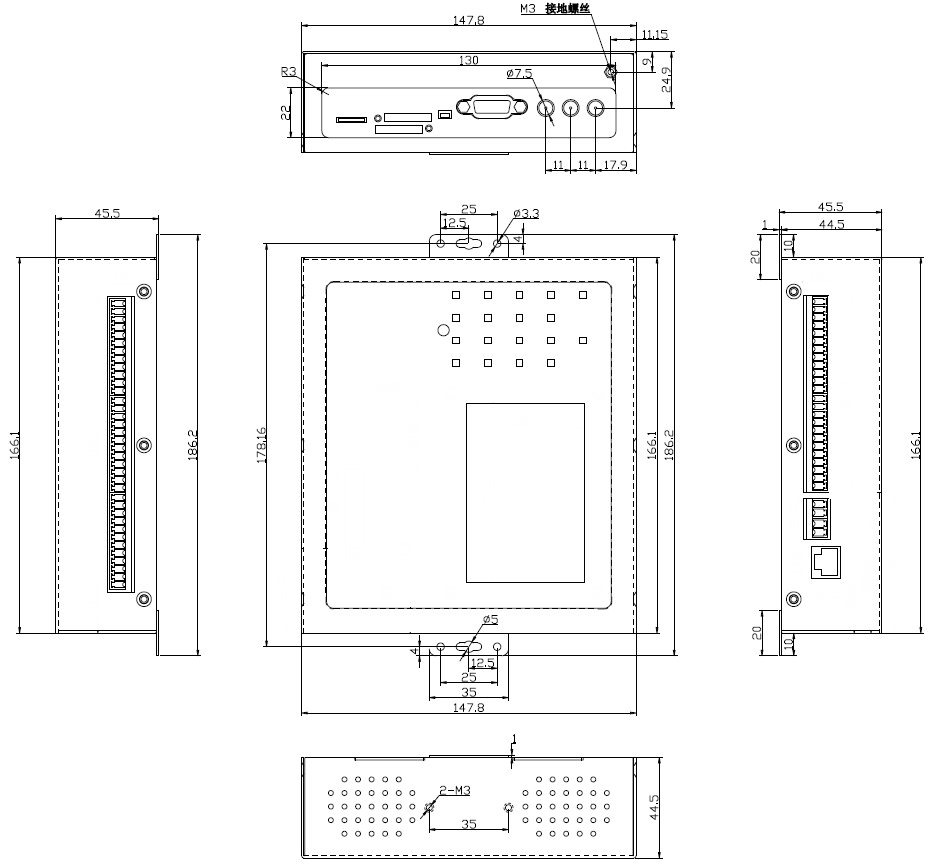

外形尺寸	166x148x45.5mm（不包含配件）
重量	約1200g（主機）
環境參數
工作溫度	-35~+75oC（-31~+167℉）
儲存溫度	-40~+85oC（-40~+185℉）
相對濕度	95%(無凝結)
