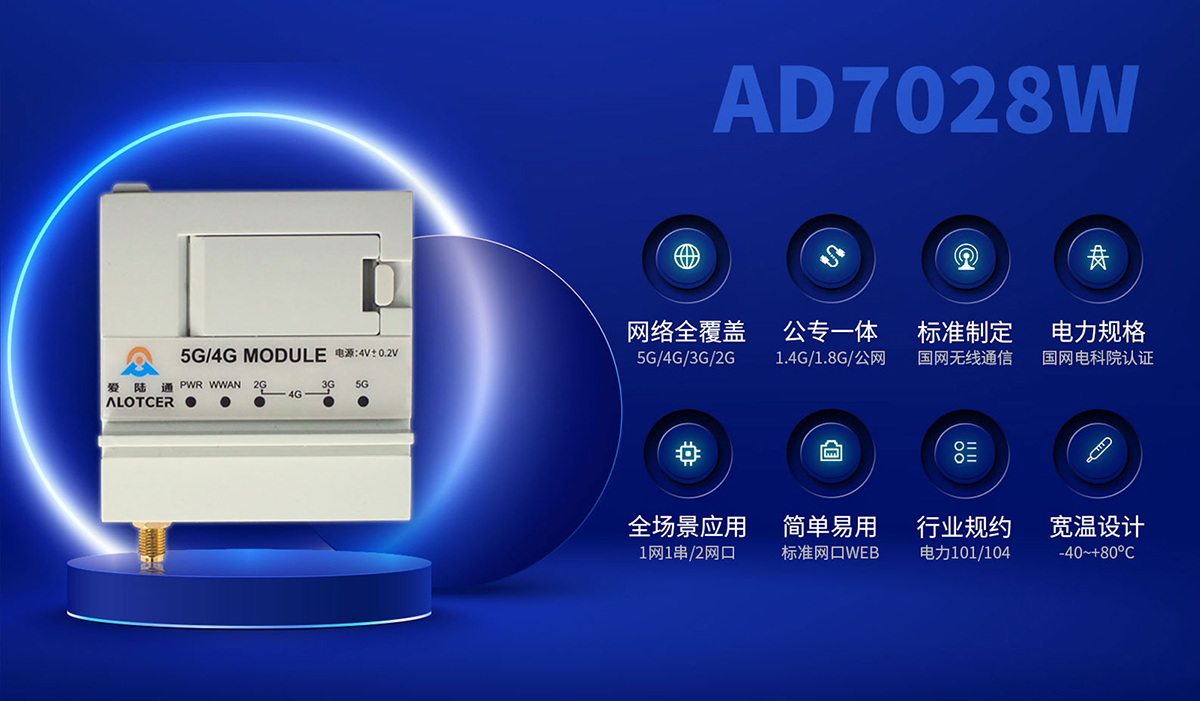

新標準集中式DTU遠程模塊-AD7028W(4G/5G)

AD7028W——基于國家電網最新標準設計開發，愛陸通也是制定此標準的主要廠商之一。應用于電力集中式DTU與國網公司主站進行數據遠程交互，集5G、4G、公專一體、GPS/北斗、交互協議規約為一體的專業級通信模塊。

國網標準國網標準化設計、2LAN/1LAN+1TTL、網口WEB配置

公專一體5G/4G/3G/2G、電力公專一體、山東國網5G標準

硬件加密電力101/104規約、電力終端配置交互協議

豐富選配可選GPS/北斗、esim、山東國網SDK、江蘇國網網管規約

寬壓電流DC 3.8-4.2V,4VDC通信電流<600mA(4G)/<1000mA(5G)

耐高溫工作溫度-35~+75oC、產品尺寸75x69x32.5mm

免費樣機申請

應用場景：新標準集中式DTU遠程通信 | 江蘇公專一體應用 | 山東國網5G標準化應用

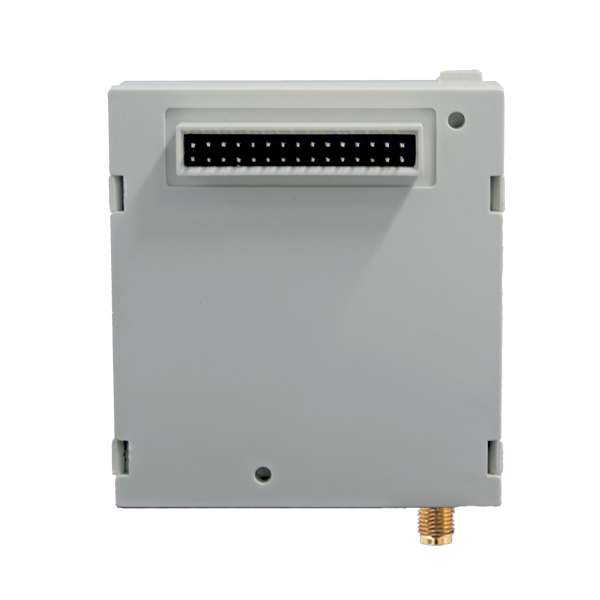

AD7028W(帶殼) (1).jpg

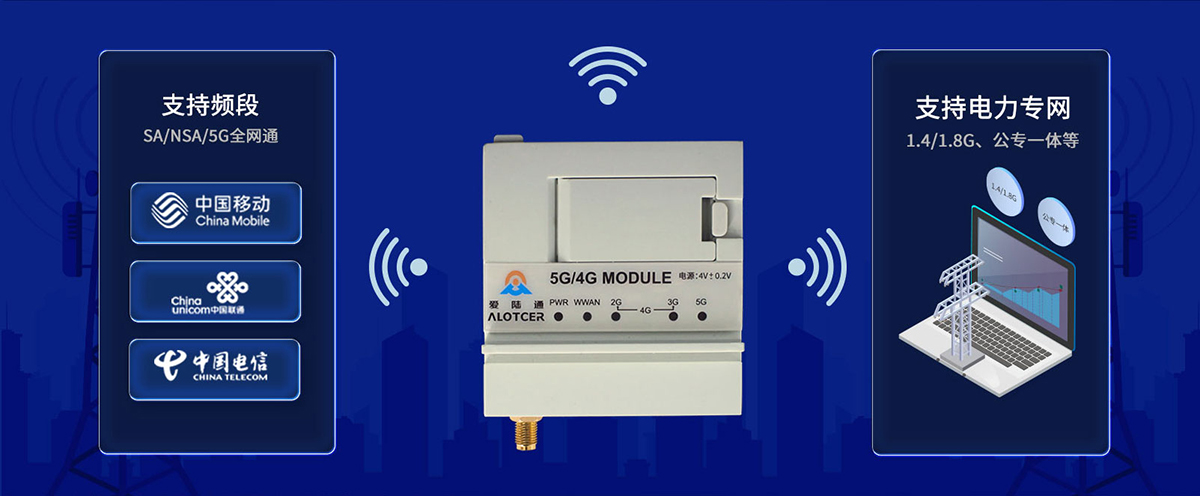

支持5G/4G/3G/2G、1.4/1.8G電力專網、公專一體等電力專網

AD7028W(帶殼) (2).jpg

愛陸通作為標準主導方之一，持續為國網無線通信技術迭代更新做支撐

AD7028W(帶殼) (3).jpg

依據中國電科院型式測試標準而設計，整機通過國網電科院認證和測試

AD7028W(帶殼) (4).jpg

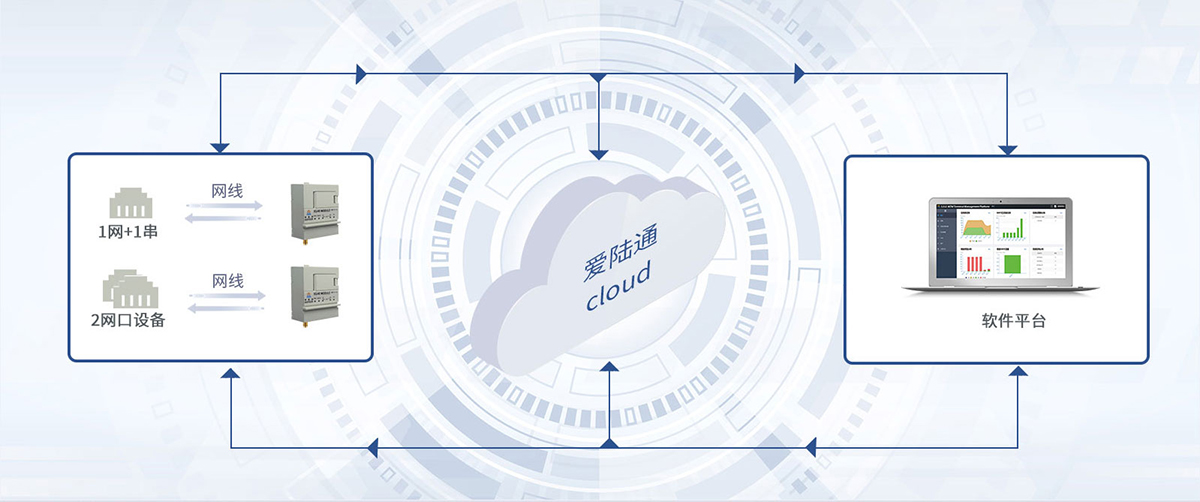

兼容新老集中式DTU配電終端定義需求，可選1網1串或2網口通信接口

AD7028W(帶殼) (5).jpg

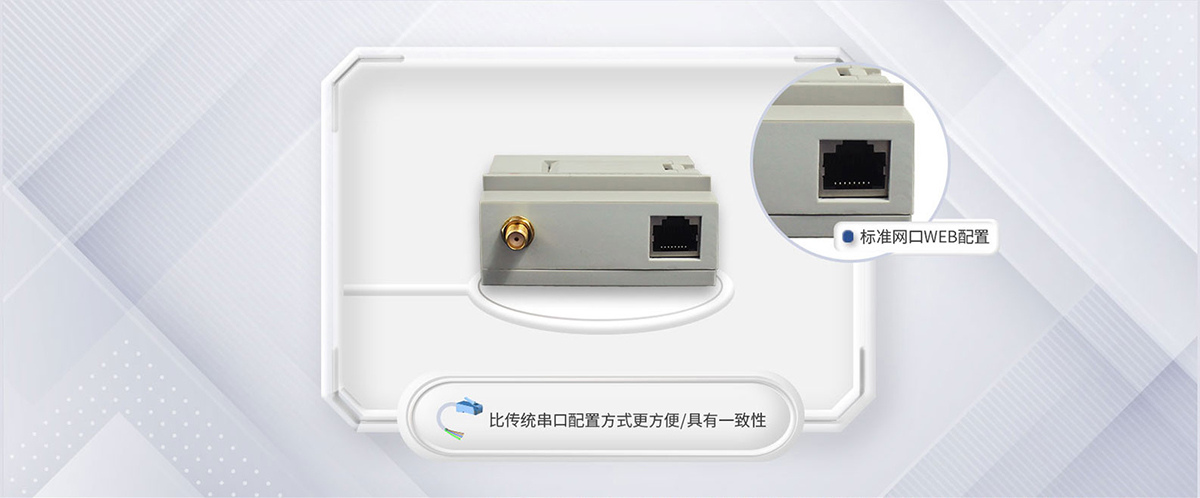

采用標準網口WEB配置，較同行的傳統串口配置方式更方便和更好的一致性

AD7028W(帶殼) (6).jpg

滿足電力101、104以及與配電終端的行業配置規約和交互協議

AD7028W(嵌入式) (6).jpg

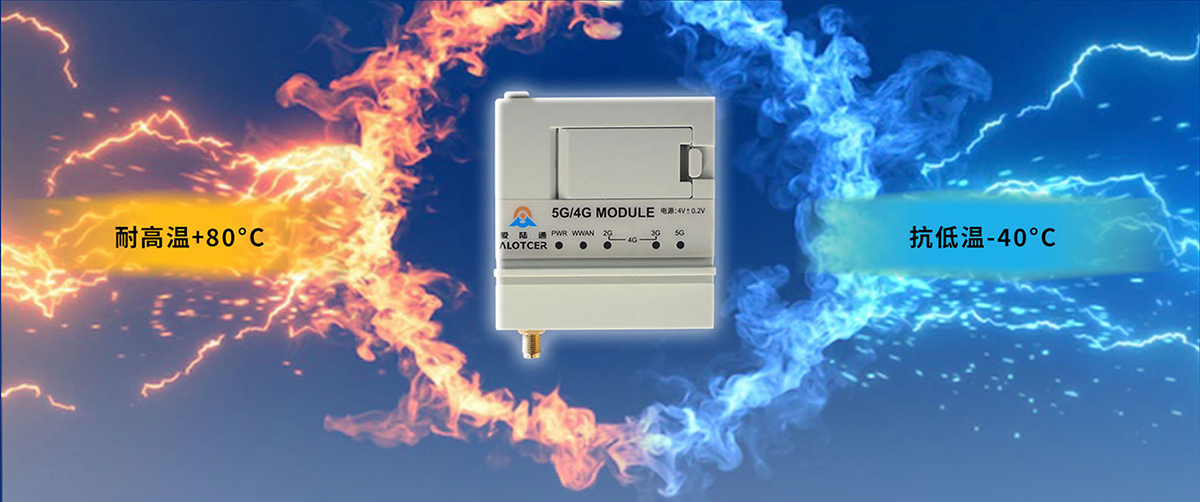

-40~+80oC抗寒耐高溫，滿足全球電力行業標準

AD7028W(帶殼) (8).jpg

產品屬性

接口參數

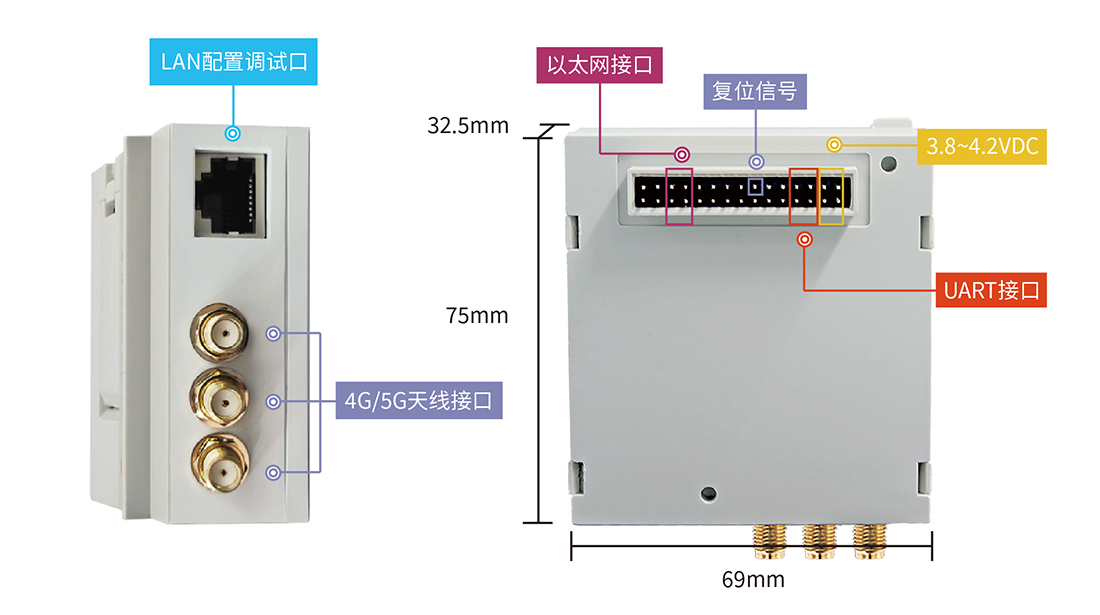

30Pin 排針接口	電源接口 UART 接口：1 路數據通信串口，3.3V 電壓域，支持 RTS/CTS 流控。 1 路 10/100M 以太網 LAN 口，自適應MDI/MDIX，可選 2 路 LAN 2 路指示以太網連接和通訊狀態指示信號 復位信號：拉低復位信號持續 8S，可將設備的配置參數恢復為出廠默認值
天線接口	SMA-K 接口，特性阻抗 50 歐
SIM/UIM 卡接口	標準翻蓋式卡座接口
復位按鍵	長按此按鈕 8S，可將設備的配置參數恢復為出廠默認值
LED 指示燈	共 5 個綠色 LED 燈，指示設備工作狀態
配置口	RJ45 接口(默認 LAN 口，可配置成WAN）
網絡參數
無線網絡	5G NR SA/NSA ： n1/2/3/5/7/8/12/20/28/41/66/71/77/78/79 TDD-LTE：B38/39/40/41 和 B61/62（專網） FDD-LTE：B1/2/3/4/5/7/8/13/17/20/25/28 WCDMA：850/900/1900/2100MHz TD-SCDMA：1880-1920/2010-2025MHz(A/F) CDMA2000 1x/ EVDO Rev. A：800/1900MHz GSM/GPRS/EDGE：850/900/1800/1900MHz CDMA：800/1900MHz
供電參數
供電范圍	DC 3.8-4.2V(推薦 4V)
通信電流	<600mA@4VDC(4G)
機械參數
外形尺寸	75x69x37.5mm（不包含配件）
重量	95g（不包含配件）
環境參數
工作溫度	-35~+75oC（-31~+167℉）
儲存溫度	-40~+85oC（-40~+185℉）
相對濕度	95%(無凝結)
