我國對于江河水文的監測非常重視，在原有的水位監測點的基礎上，各地的水文監測站紛紛建立了一些無人值守的水文監測點，以監測更廣的水文和水利情況，包括水流速度、水面高度、水質、流量、潮位、降水量等參數。通過設立在各個水文監測點的數據采集單元和無線傳送及網絡通訊系統，將各監測點搜索的水文信息及時傳送到水利局或防汛指揮部，供防汛調度決策使用。

應用背景

水利監測部署的位置大都位于偏遠郊區，且野外河流也不具備供電設備，因此大都采集站點都是采用太陽能、蓄電池等無需布線的供電方式。在此部署環境下設備仍需要24小時不間斷運行，并且實時進行通訊傳輸，因此也大大限制了數傳設備的用電能耗。AD2066L采用超低功耗、高可靠性的設計理念，將設備功耗降低的同時且不影響設備傳輸、運行的穩定性，大大節約用電成本以及供電設備的成本。

特點和優勢

1. 設備功耗在線不通訊小于0.09W，大數據通訊平均0.4-0.6W。能夠滿足太陽能供電的低功率環境。

2. 有效節約用電成本，相應的也能通過減小太陽能板面積或蓄電池容量大小進一步降低成本。

3. 擺脫了地理空間的限制，可以在有無線信號的任何地方架設自動監測站點。

4. 高規格工業級無線通信設備，適應極端天氣及環境，有力的保證了氣象數據的穩定可靠。

5. 設備操作簡單安裝維護方便，無需專業人士，使得現場安裝調試人員輕松高效。

6. 費用低廉，降低了運用成本。

7. 滿足5~35VDC寬壓，-40~+80oC抗寒耐高溫、防干擾，24小時全天候運行

方案拓?fù)?/h1>



系統概述

水利在線監測系統,由監測中心站和多個分散布點的子站構成。水利數據采集設備對現場采集指標進行采集分析，與GPRRS/3G/4G數傳設備相連，通過無線網絡將數據實時傳回到監測中心站，監測中心站對各子站數據進行統一的處理和分析并采取相應的應對措施。

前端：探測分析采集指標主要依靠對應的水利數據采集終端等專業儀器進行，終端通信接口與GPRS/3G/4G無線數傳設備進行對接。

通信：AD2066L的高規格工業級抗干擾穩定性特性，確保DTU能實時與水利監測中心數據互通。

后臺：水利監測中心通過互聯網對前端所有DTU的信息和狀態進行統一整理分析，進而采取相應的措施。

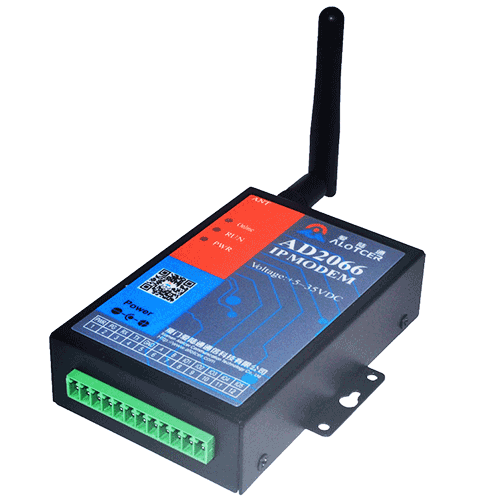

愛陸通全網通端子口數傳終端 AD2066L （超低功耗IP Modem）

? 愛陸通5G/4G超低功耗DTU/RTU支持SA/NSA雙模5G，提供4G/5G全網通高速網絡服務

? 支持標準Modbus RTU/Modbus TCP/MQTT/阿里/華為/移動/電信等主流物聯網IOT平臺

? 支持透明TCP/UDP、Ntrip、短信通道備份、多通道多協議同時連接通信

? 支持愛陸通設備管理平臺，可遠程對設備進行查看、配置、升級等運維工作，10K+容量

? 產品獲得中國電科院型式測試認證、中國電科院安全加密認證、中國3C等權威機構認證

? 滿足5~35VDC寬壓，-40~+80oC抗寒耐高溫、防干擾，24小時全天候運行
