應用干貨-4G/5G點對多點分布式光伏組網互通解決方案

時間：2024-06-28瀏覽：1075

中國政府于2020年9月明確提出2030年“碳達峰”與2060年“碳中和”的雙碳目標，旨在實現綠色低碳的可持續發展。

分布式光伏發電憑借其因地制宜、清潔高效、分散布局、就近利用的原則，展現出更大的發展?jié)摿蛢?yōu)勢。分布式光伏發電特指在用戶場地附近建設，以用戶側自發自用、多余電量上網為運行方式，并以配電系統平衡調節為特征的光伏發電設施。它充分利用當?shù)靥柲苜Y源，替代和減少化石能源消費，提高了能源利用效率，并有效解決了電力在升壓及長途運輸中的損耗問題，是一種新型的、具有廣闊發展前景的發電和能源綜合利用方式。

01系統概述

系統介紹

分布式光伏發電系統，又稱分散式發電或分布式供能，是指在用戶現場或靠近用電現場配置較小的光伏發電供電系統，以滿足特定用戶的需求，支持現存配電網的經濟運行，或者同時滿足這兩個方面的要求。

基本設備

分布式光伏發電系統的基本設備包括光伏電池組件、光伏方陣支架、直流匯流箱、直流配電柜、并網逆變器、交流配電柜等設備，另外還有供電系統監控裝置和環境監測裝置。

運行模式

在有太陽輻射的條件下，光伏發電系統的太陽能電池組件陣列將太陽能轉換輸出的電能，經過直流匯流箱集中送入直流配電柜，由并網逆變器逆變成交流電供給建筑自身負載，多余或不足的電力通過聯接電網來調節。

系統拓撲圖


系統組成

分布式光伏的數據采集過程涉及傳感器采集、數據處理、數據傳輸、數據展示和數據分析等多個方面，通過實時監測和分析系統運行狀態和發電數據，可以及時發現問題并進行優化和改進，以提高系統的性能和可靠性。

組成詳解

太陽能電池板

分布式光伏系統最核心的組件，通過將陽光轉化為直流電能，提供分布式光伏系統的發電能力。

逆變器

將太陽能電池板輸出的直流電轉換為交流電，以供電網使用。

電池組

將太陽能電池板發電的電能存儲在電池組中，以備不時之需。

電度表

記錄分布式光伏系統輸出的電量和電費用等信息。

環境檢測儀

采集光伏站點的各個環境信息，有效把控站點在良好的環境中穩定運行作業。

通訊管理機

對分布式光伏系統進行實時監控和數據采集，把數據上送至調度中心以便對系統的運行狀態進行監測和優化。

愛陸通 5G/4G 固定 IP 互通卡

具備固定 IP 且卡與卡之間的網絡可以互通，這是點對點傳輸最核心的要素。

縱向加密設備

對調度和站點間的數據傳輸進行加密，保護數據安全。

02產品推介

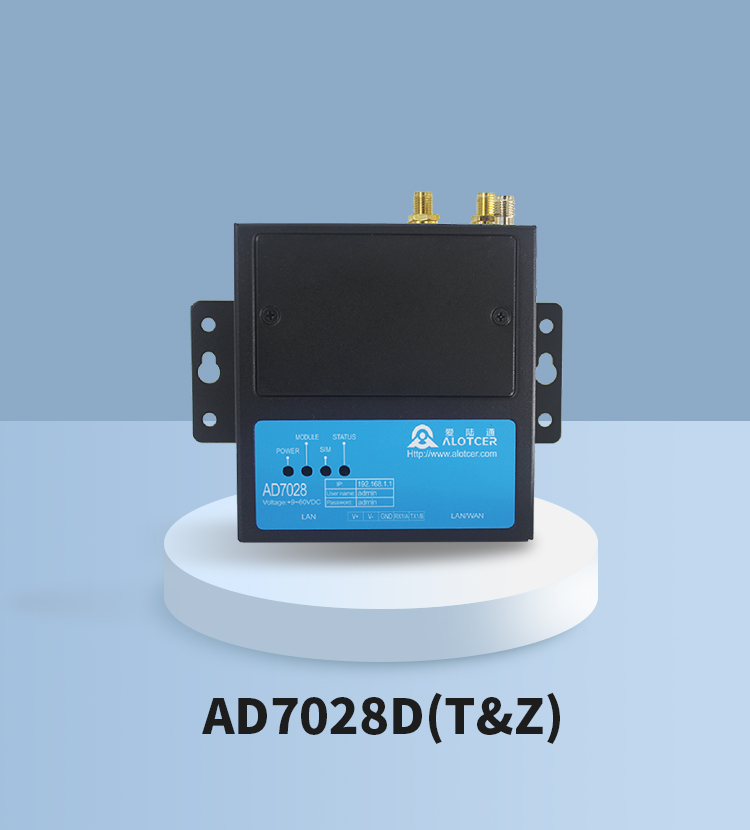

AD7028D(T/Z)愛陸通工業級通信模塊

AD7028D(T/Z)是一款專為工業環境設計的物聯網無線數據傳輸終端，基于先進的5G/4G/3G/2G等通信技術，確保在各種網絡環境下都能實現穩定、高效的數據傳輸。

產品特點

· 全網通

支持5G全網通，兼容SA/NSA雙模，確保在不同網絡環境下的穩定連接。同時兼容4G/3G/2G網絡，提供廣泛的網絡覆蓋和連接穩定性。

· 支持各項協議規約

支持電力101/104規約、電力終端配置交互協議，專為電力行業定制。

· 拓展功能

可選雙卡、GPS/北斗/脈沖、電力加密/公專/esim，支持MQTT、Modbus TCP、OPC UA、DLT645、Ntirp等功能，IPSEC、L2TP、PPTP、openVPN、GRE、DMVPN 等。

· 適用環境

DC 9~60V寬電壓范圍和小巧的110x85x32mm尺寸設計，使其具有出色的適應性和便捷性。其工作電流在通信時為140mA（12V時），非通信時僅為120mA（12V時），有效降低了能耗。此外，產品能在-40+75oC的廣泛溫度范圍內正常工作，確保在各種環境下都能穩定運行。
