工業DTU/IP MODEM工作過程

時間：2022-08-15瀏覽：1139

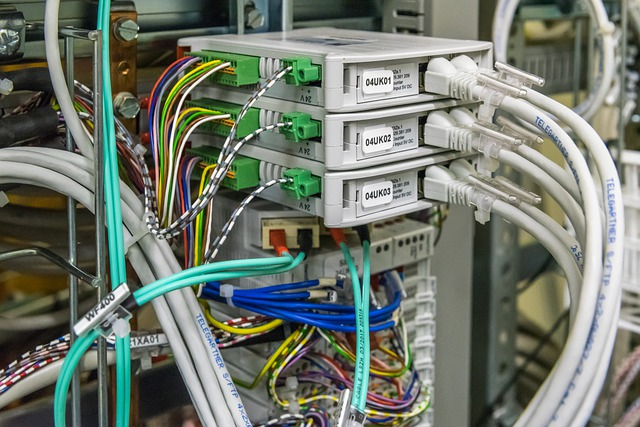

串口設備（PLC/MCU/PC等）通過RS232或RS485接口與工業DTU/IP MODEM終端串口連接，裝置可以將所傳輸?shù)臄?shù)據經工業DTU/IP MODEM裝置進行網絡協議封裝，然后經由5G/4G無線網絡傳輸至數據中心。

DTU IP MODEM.png

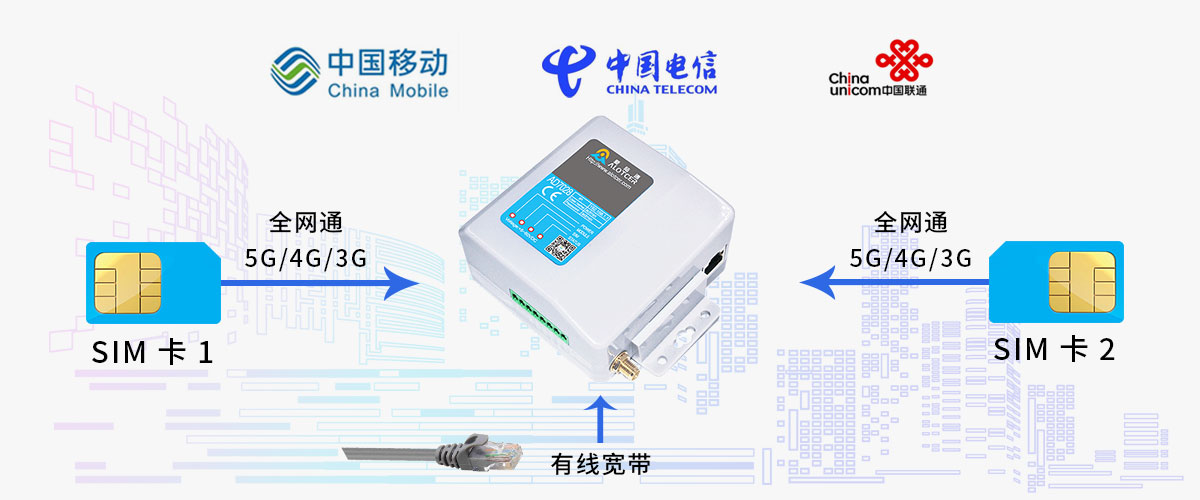

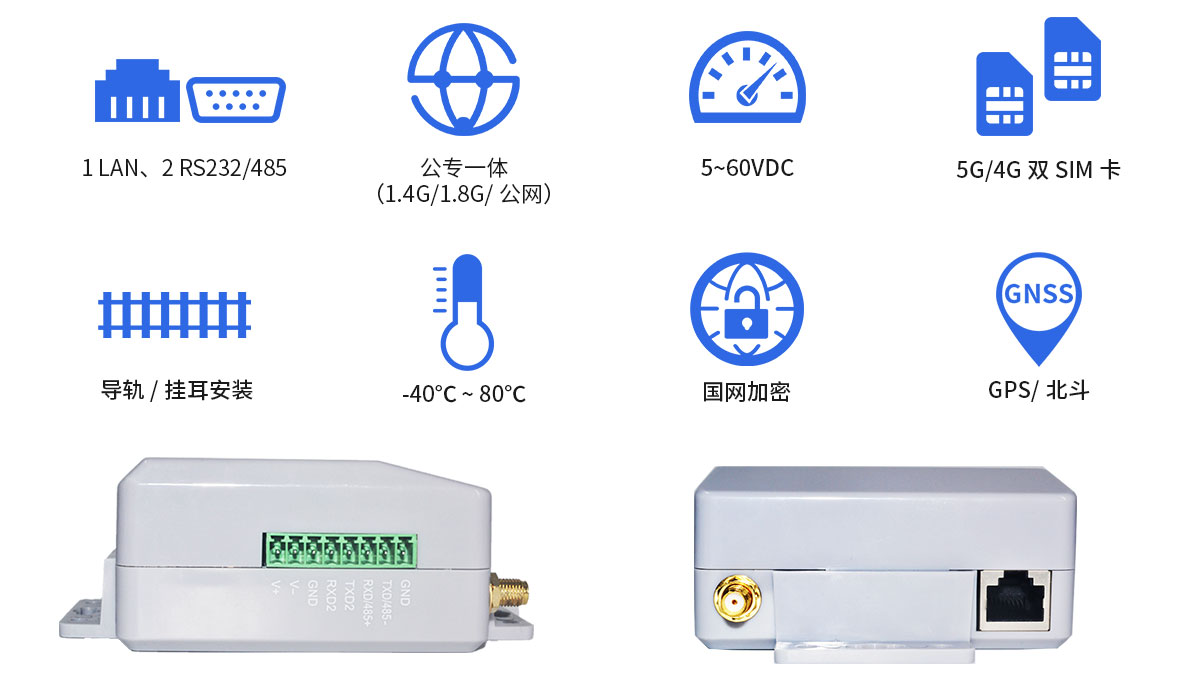

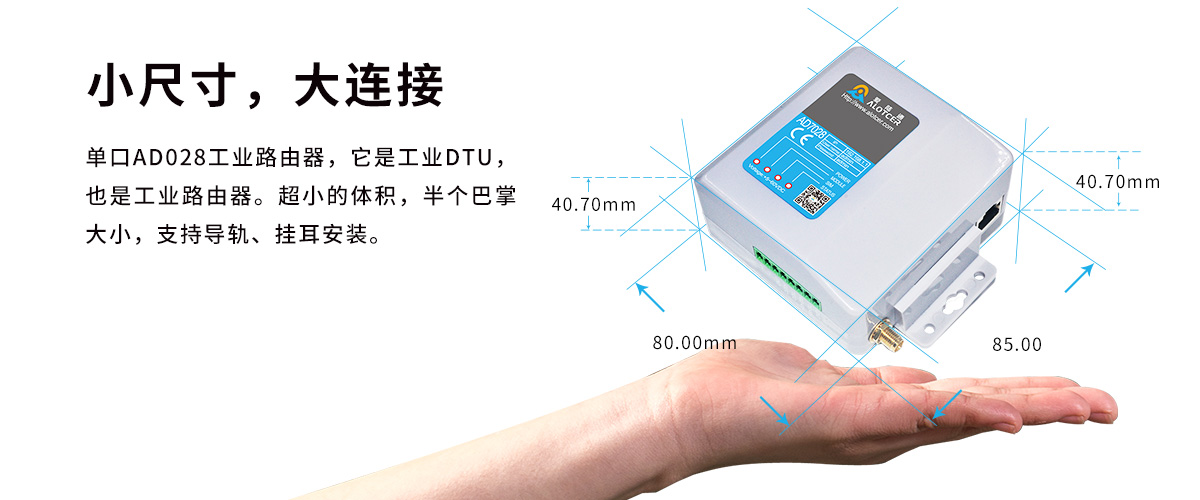

工業DTU/IP MODEM是如何進行工作的呢？以下以愛陸通AD7028舉例說明。AD7028是一款支持TDD&FDD雙4G網絡，支持SA/NSA雙模5G，可同時兼容移動、電信、聯通的5G/4G工業級無線路由器，電力罩式FTU專用，廣泛應用于電力行業數據傳輸遠程監控領域。

DTU IP MODEM-1.png

愛陸通AD7028接上電源后，按撥號流程，首先登錄到5G/4G無線網絡，撥號完成后，AD7028設備會得到一個內部 IP地址，該IP地址是由操作者隨機指定的，在內網中，由于每撥一次， IP地址就會發生變化。我們可以把愛陸通AD7028裝置看成是一個內部局域網內的設備，它能與外界的互聯網進行通訊。這種方法類似于在局域網中的計算機通過網關來訪問外部網絡。

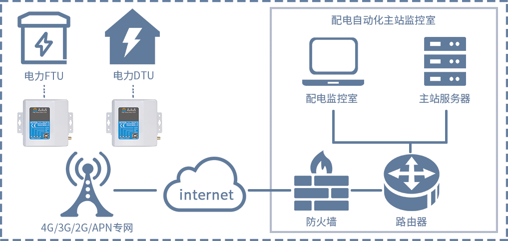

工業DTU/IP MODEM愛陸通AD7028主動發起與數據中心的通信連接，并保持通信連接一直存在。由于上述的情況所以只能由愛陸通AD7028主動連接數據中心，而不能由數據中心主動連接。這就要求數據中心具備固定的公網IP地址或固定的域名。數據中心的公網IP地址或固定的域名作為參數存儲在工業DTU/IP MODEM內，以便一旦上電撥號成功，就可以主動連接到數據中心。

DTU IP MODEM-2.png

總而言之，工業DTU/IP MODEM可以根據 IP地址和端口號等參數，對數據中心進行 TCP或者 UDP通訊。當接收到數據中心的回應時，工業DTU/IP MODEM會被視為與數據中心握手，并繼續保持通訊連接，當通訊連接被切斷時，會重新再進行握手。TCP/UDP通信連接建立后，就可以進行數據雙向通信了。

DTU IP MODEM-3.png

通過與數據中心的雙向通訊，實現了從用戶的串口到5G/4 G的數據包的轉換，這是一個比較容易實現的過程。當用戶的串行數據被接收時， 工業DTU/IP MODEM會立刻將串行數據以 TCP/UDP的形式打包并傳送到數據中心。相反，當接收到來自數據中心的 TCP/UDP數據包時，將數據內容從其中提取出來，并通過串口傳輸至用戶設備。通過有線數據采集中心，可以實現多種工業DTU/IP MODEM的雙向通訊。這是當前最常見的應用系統。
