5G生態環保遙測終端機RTU助力水利信息化

時間：2023-02-15瀏覽：1104

5G生態環保遙測終端機RTU是一款低功耗、多功能、適用于各種惡劣運行條件的集成式智能遙測終端。該系統經水文儀器與巖土工程設備質量監督與測試中心 WATIC的檢測，支持國家水利部水文、水資源規約協議和認證，更支持全國各地市地方水利規約協議，如四川水文規約SCSW008-2011(2018年修訂版)、河北水文規約、湖南水文規約、黑龍江水文規約、遼寧水文規約等。

產品特點

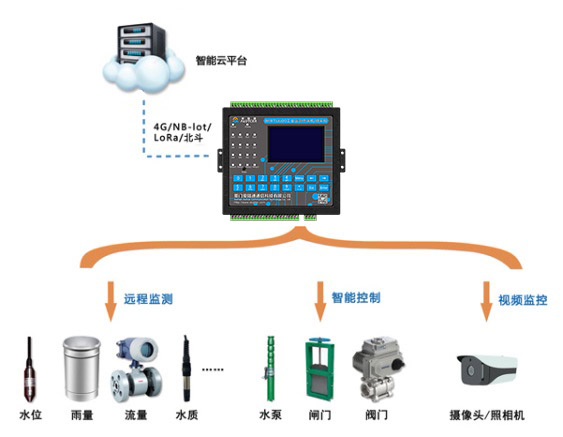

5G生態環保遙測終端機RTU有4G/5G、NB-loT、LoRa三種規格可選，具有多中心上報的功能，低功耗設計，節能環保，通過水利行業權威檢測。

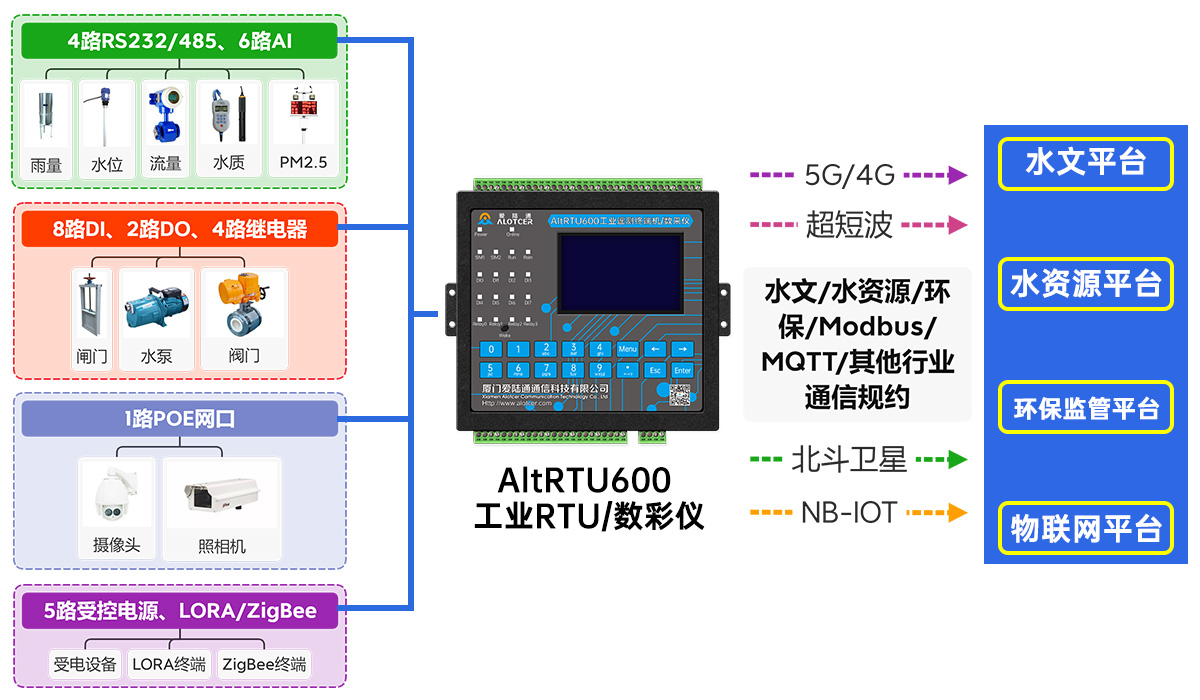

AltRTU600產品功能

? 5G全網通,兼容SA/NSA/4G全頻段,支持GPS/北斗功能

?支持水利部水文SL651-2014/水資源SZY206-2016通信規約,獲得相關資質證書

?支持四川水文規約、河北水文規約、湖南水文規約、黑龍江水文規約等大部分地區規約

?支持環保212協議,氣象通信規約、Modbus/ModbusTCP等通信協議

?支持MQTT/Ntirp,兼容華為/阿里/電信/移動等主流IOT物聯網平臺

?支持POE網口/串口圖片抓拍上傳,滿足超低功耗同時兼容網口和串口攝像頭

?支持外置內置北斗通信模塊,滿足北斗報文通信,支持外接LED顯示屏

?4路RS232/485、1路10/100M以太網、4路繼電器、8DI、5路受控電源

?選配定制NB-IOT、LORA、ZigBee、433、VHF超短波、北斗二代、北斗三代等通信功能

?支持軟硬件特殊功能定制開發服務,支持OEM合作

?休眠電流約40uA ,靜態值守<2mA ,采集電流<10mA ,通信電流<100mA（12VDC）


AltRTU600具體接口參數如下：

采集串口	4路RS232和2路RS485（RS232-0和RS485-0不可同時使用，RS232-1和RS485-1不可同時使用），內置15KV ESD保護，串口參數如下：數據位：5、6、7、8位停止位：1、1.5(可選)、2位校驗：無校驗、偶校驗、奇校驗串口速率：300~230400bps，默認115200bps 接口形式：3.5mm間距工業端子
Debug串口	1個RS232 Debug串口（與RS232-3共用，通過Debug開關切換），接口形式：標準DB9母頭
Debug切換開關	通用拔動開關
以太網接口	1個10/100M以太網口，自適應MDI/MDIX，內置1.5KV電磁隔離保護。(PSE功能可選，要求輸入電壓11-13VDC)
天線接口	標準SMA陰頭天線接口，特性阻抗50歐
SIM/UIM卡接口	標準的抽屜式用戶卡接口，支持1.8V/3V SIM/UIM卡，內置15KV ESD保護
Micro SD卡	標準自彈式Micro SD卡接口
電源接口	4 pin 3.81mm間距工業端子，可接1路主電和1路備份電源，內置電源反相保護和過流、過壓保護
喚醒按鈕	通用輕觸式開關
接地端子	M3螺絲接地保護端子
LCD屏	128*64點陣液晶顯示屏
鍵盤	標準2*8鍵盤
指示燈	具有Power(電源)、Online(在線)、SIM1(讀卡)、SIM2(北斗通信讀卡，可選)、Run(運行)、Rain(雨量輸入)、DI0-7(數字量輸入)、Relay0-3(繼電器)等工作狀態指示燈
應用接口	● 1個翻斗式雨量計接口 ● 6路模擬量輸入接口（16位ADC、同時支持4-20mA電流信號輸入和 0-5V電壓信號輸入），采集精度：0.5% ● 8路數字量輸入接口（光隔離）邏輯0：濕節點0-3VDC，或干節點導通邏輯1：濕節點5-30VDC，或干節點斷開 ● 2路數字量輸出接口（光隔離，OC門輸出）額定驅動電流：50mA 額定驅動電壓：35V ● 4路繼電器輸出接口最大切換電壓：30VDC/250VAC 最大切換電流：5A 最大切換功率：150W ● 5路受控輸出電源（輸出電壓值與設備供電電壓相同，默認12VDC。單路額定輸出電流1A，5路額定輸出電流總和2A，內置過流保護）
