通常需要了解的5g工業級網關協議有哪些？

時間：2023-03-31瀏覽：1087

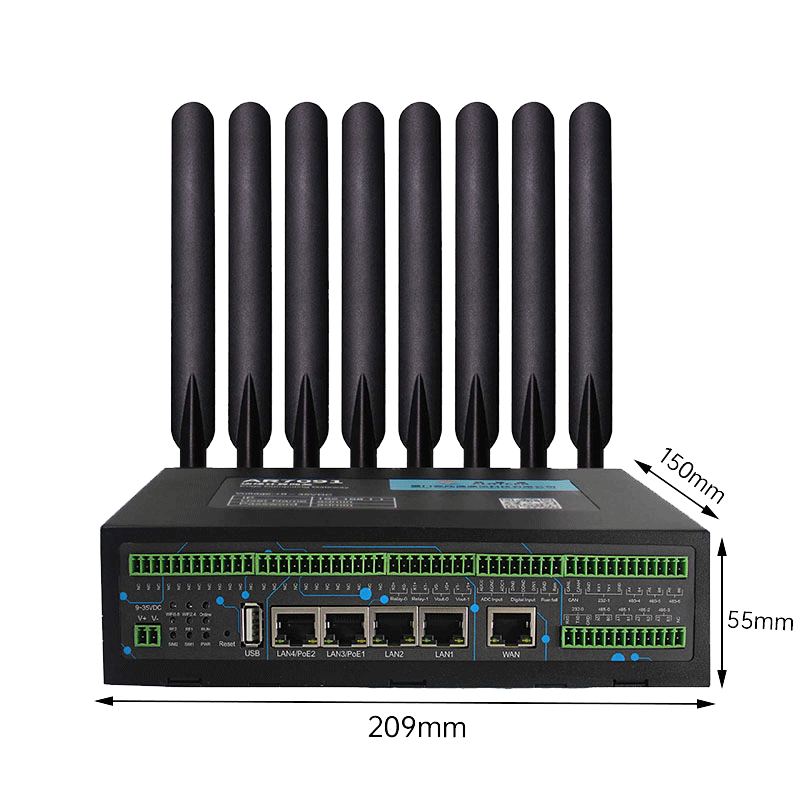

以愛陸通5G工業邊緣計算網關AR7091G為例，對多種產業協議提供了兼容性。能使通訊中心對第三方平臺進行接入，或者對第三方協議進行定制。支持大部分的組態軟件：組態王，三維力控，易控及其他；支持平臺訪問，與多種主要的工業通訊協議，例如： ModbusTCP/RTU, PROFIBUSDP, PROFINET, OPCUA等等。


ModbusRTU是一種串行端口協議。ModbusRTU最常用的串行端口設備包括RS232、RS422和RS485。一般工業控制計算機只有RS232和RS485兩種串行接口。到目前為止，只有 ModbusRTU協議才是工業電腦的唯一協議堆棧。在接收到來自串行端口的資料后，會直接依據訊息中的資料來執行。模塊總線 TCP是一個網路埠協定。當您想要通過 modbustcp協議進行傳送時，就要將 PLC與一個網絡端口連接起來。

愛陸通5G工業邊緣計算網關AR7091G集成了GPRS、雙模5G、Wan、LAN、WiFi等多種通信方式。支持有線和無線互備份，支持多中心通信，可同時與多臺后臺服務器通信。內建高精密全球定位系統模組，可即時提供定位資訊。

愛陸通5G工業邊緣計算網關AR7091G服務端協議-TCP、UDP配置教程

在 TCP與 UDP兩種方式中，伺服器的組態有：伺服器的位址、使用者自訂的登記封包、心跳封包的間隔以及連結狀況等等。

AR7091G它支持TCP、UDP客戶端、mqtt客戶端和HTTP客戶端連接中心。下圖描述了服務器配置：


邊緣計算網關服務器協議-TCP、UDP

邊緣計算網關服務器協議-TCP、UDPpng

服務器地址：服務器地址；可以填寫域名或IP地址

端口：服務器的端口

啟用緩存：如果數據被發送到服務器，但連接未成功建立，則數據將被緩存一段時間。成功建立連接后，將發送緩存數據，并且緩存重新啟動將無效

用戶定義的注冊包：建立連接時發送的數據包。默認值為ASCII

自定義心跳數據包：連接建立后，按照設定的時間間隔發送的數據包。默認值為ASCII

心跳數據包間隔：報告心跳的時間間隔

連接狀態：連接服務器的狀態

更多的5g網關協議信息：

工業網關在上下位機之間的通信中起著重要的作用。它的基本功能是翻譯，即協議轉換。然后將匯總所有數據，轉換傳感器的協議，并在發送數據之前對數據進行預處理。

常見功能從外觀上分為兩類：

1.簡單5g工業網關：工業網關橋接不同網絡環境，將不同網絡環境的數據傳輸?shù)皆贫诉M(jìn)行數據處理。

2、除對各種網絡環境進行橋接之外，還具備對外界環境進行數據收集、輸入、輸出的控制；

應用場景包括在工業現場進行 PLC，變頻器，機械臂等設備的遠距離維修；對工程設備進行遠距離維修與管理；對生產過程中的設備及過程進行遠距離的維修與管理；二次供水系統的遠程監測；油田、氣田及油井的現場監控；遠距離監測蒸汽、供熱管線；智能大樓，智能工廠，以及其它的工業4.0的應用。

應用場景：
