任何一個電磁干擾的發生都需要滿足以下三個基本條件：第一，應該有一個干擾源；其次，存在著擾動能傳播的方式與渠道；第三，也要有來自于被干擾目標的反應。在 EMC理論中，被干擾的對象被稱為敏感設備（或感應器）。

EMI的定義

EMI是指雜亂的、無用的傳導和/或輻射的電信號，會引起系統或裝置的性能退化。

從時間上看， EMI可分為瞬變、脈沖和穩態三種。在頻域上，電磁干擾的頻譜成分可以從50赫茲的低頻到微波段；干擾信號有窄頻和寬頻、參量和非參量兩種。

端口分為以下5類：

①外殼端口;

②交流電源端口;

③直流電源端口;

④控制線/信號線端口;

⑤接地端口，即系統和地或參考地之間的連接。

從構成EMI的三個因素可以看出，要使產品 EMC兼容，必須從以下三個方面進行努力：抑制 EMI來源；斷開電磁干擾的耦合通道；增強對電磁環境的敏感性。

電磁干擾的傳播途徑

電磁干擾的傳播途徑包括傳導耦合和輻射耦合。

在干擾源與敏感裝置之間，必須有一個完整的回路。該傳輸電路可包括導線，設備的導電部件，供電電源，公共阻抗，接地平面，電阻，電感，電容，和互感元件等。

輻射耦合指的是通過介質以輻射電磁波的形式進行傳播，干擾能量按照電磁波的規律向周圍空間釋放，常見的輻射耦合包括三種類型：①干擾源天線發射的電磁波被敏感設備天線意外地接收到，這就是天線對天線耦合。②由金屬絲誘導產生的空間電磁場，叫做“場—線”耦合；③在兩條并聯導線間產生的高頻率信號，叫做“線-線”感應耦合。

導電耦合分為互導耦合和電感、電容耦合兩種。光束的輻射耦合可分為近、遠兩個方向。

電磁干擾源分類

通常來講，EMI有天然的和人為的兩種干擾。自然干擾源主要是來自于大氣中的天電噪聲、地球外層空間中的宇宙噪聲，它們既是地球電磁環境的基本元素，也是干擾無線電通信和空間技術的干擾源。人為干擾源指的是由機電或其他人工設備產生電磁能量干擾，其中一部分是專門用來發射電磁能量的設備。

電磁干擾的幅度(電平)

干擾振幅可以以各種方式呈現，除振幅分布（即概率，振幅是振幅出現的數量的百分?jǐn)?shù)）之外，正弦波的（振幅分布）和“隨機的”也可以被用來描述。

電磁干擾的波形

電波的波形多種多樣，包括矩形波，三角波，余弦形波，高斯形波等。因?yàn)椴ㄐ螌?duì)頻帶有很大影響，所以設計者必須對波形進行良好的控制。為維持時間的精確性或確保某些類型的精確運動，有時會要求一個非常陡峭的波形。但是，上升的坡度愈大，占用的頻帶也愈大。

不同的波形所占的頻帶從寬到窄排列為：

文中給出了矩形波-鋸齒波-梯形波-三角波-次弦形波-高斯型波，并給出了相應的計算公式.

因此，要將擾動降至最低限度，其中一種辦法就是讓所設計的脈沖波，在保證工作穩定的前提下，盡量緩慢地上升。一般情況下，脈沖下方區域確定了頻譜的低頻率成分，而高頻率成分則取決于脈沖沿的陡峭程度。結果表明，高斯脈沖所占的波段最小。

EMI發生頻率

干擾訊號沿時程發生的規則，叫做發生速率。根據發生頻率，將電氣函數劃分為三類，即周期，非周期和隨機性。周期功能意味著在一個特定的時間段（被稱為一個周期）中可以反復發生；而非周期函數不具有重復性，也就是沒有周期，但是其發生具有一定的規律性和可預測性。而隨機函數是指以不可預知的形式發生變化，其性能特征也無規律性。在一個隨機函數的定義中，可以限制它的振幅和頻率成分，但是不能把它分析和描述成一個時態函數。

一般情況下，在擾動問題中所涉及到的周期性的電壓、電流都是功能型的，都是為某些特殊用途而生成的，例如50赫茲電源、其諧波、或者是遙測信號等。很多不周期的電壓和電流也可以被用來做一些特殊的用途，比如命令脈沖。不過，這些雜亂無章的電壓和電流，都是沒有任何用處的副產品，或者像熱噪音這樣的天然產物。

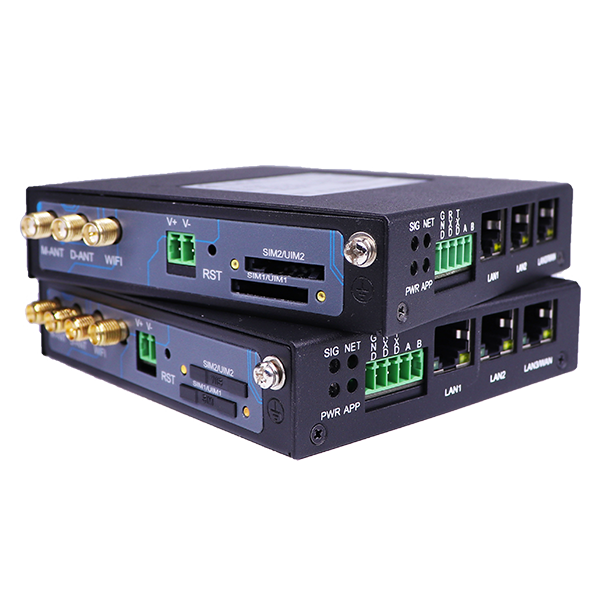

工業路由器、工業網關和 DTU等一系列的物聯網設備，都具有工業級設計外殼，電磁兼容性好，耐高溫（-35~75℃），耐高壓（5~35 V）。具有極高的防潮、防雷、防 EMI性能，保證了設備在嚴酷的工作環境中的穩定性。
