配網自動化終端原理

時間：2024-07-08瀏覽：1040

配網自動化及其重要性

隨著城市化進程的加快和電力需求的不斷增長，傳統的電網管理模式已難以滿足現代社會對供電質量、可靠性和安全性的高要求。配網自動化作為智能電網的重要組成部分，通過集成計算機及其網絡技術、通信技術、現代電子傳感技術等先進手段，實現了對配電網的實時監測、保護、控制及優化管理，有效提升了電網的智能化水平和運行效率。

配網自動化終端原理

配網自動化終端是指安裝在配電網中的各類智能設備，包括FTU（配電開關監控終端）、DTU（配電終端單元）、TTU（配電變壓器遠方終端）等，它們通過采集、處理、傳輸配電網的實時數據，實現對配電網的遠程監控、控制和管理。

主要組成部分

傳感器與數據采集

傳感器是配網自動化終端感知外界環境變化和設備狀態的關鍵部件。常見的傳感器類型包括電流傳感器、電壓傳感器、溫度傳感器等，它們能夠實時監測配電網的電流、電壓、溫度等關鍵參數，并將采集到的數據轉化為電信號或數字信號供后續處理。

數據采集過程涉及對傳感器輸出信號的放大、濾波、模數轉換等處理，確保數據的準確性和可靠性。關鍵參數如電流、電壓的幅值、相位以及設備的運行狀態等信息，對于后續的監測、保護和控制決策至關重要。

DTU與執行器

DTU是配網自動化終端的核心部分，負責接收來自傳感器的數據和主站的控制指令，根據預設的控制策略進行邏輯判斷和決策，并向執行器發出控制信號。執行器則根據控制信號執行相應的動作，如開關的分合、參數的調整等，實現對配電網的實時控制。

控制策略的制定需要綜合考慮配電網的運行狀態、故障類型、保護需求等因素，確保在保障供電可靠性的同時實現故障的快速切除和恢復。實時響應和優化是控制單元的重要特性之一，它要求系統能夠在極短的時間內對外部變化做出反應并采取相應的措施。

數據傳輸與通信協議

數據傳輸是配網自動化終端與主站之間信息交換的橋梁。為了確保數據的實時性和可靠性，配網自動化終端通常采用高速、穩定的通信方式，如無線專網、光纖通信等。同時，為了實現不同設備之間的互聯互通和數據共享，配網自動化終端還需要遵循統一的通信協議和標準。

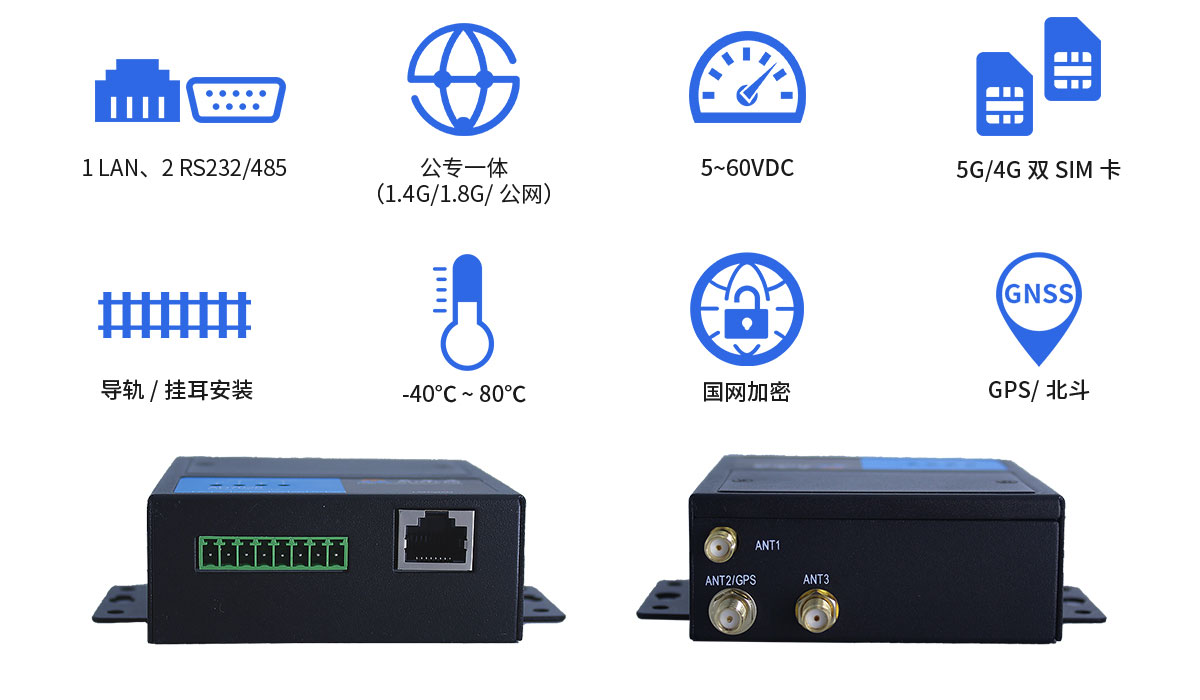

在智能電力領域，愛陸通推出的工業無線數據終端產品（DTU）為配網自動化終端提供了可靠穩定的網絡接入方案。這些DTU產品支持多種網絡制式（如2/3/4/5G）和串口類型（如RS232/485、TTL等），能夠與配網自動化終端建立穩定的通信連接，實現數據的實時傳輸和遠程管理。

配網自動化終端原理詳解

在前文基礎上，我們進一步深入解析配網自動化終端的原理，特別是數據采集、控制單元與執行器技術等方面的細節。

數據采集與傳感器技術

數據采集是配網自動化終端的基本功能之一。為了確保數據的準確性和可靠性，傳感器技術的選擇和應用至關重要。常見的傳感器類型包括電流傳感器、電壓傳感器、溫度傳感器等，它們能夠實時監測配電網的電流、電壓、溫度等關鍵參數。數據采集過程涉及對傳感器輸出信號的放大、濾波、模數轉換等處理，以確保數據的精確性和穩定性。

在數據采集過程中，關鍵參數的準確測量和傳輸對于后續的監測、保護和控制決策具有重要意義。例如，電流和電壓的幅值和相位信息可以用于判斷電網的負載情況和功率因數；溫度信息則可以用于監測設備的運行狀態和預測潛在故障。
